一体式伺服电机在穹幕影院中的应用案例
随着多媒体展示技术的快速发展，穹幕影院作为新型沉浸式体验设备在文旅、展览等领域得到广泛应用。针对穹幕影院项目，一体式伺服电机成功应用于室外顶部灯光角度控制系统，通过脉冲模式实现精准定位控制，为观众营造卓越的视觉体验。
1.设备简介

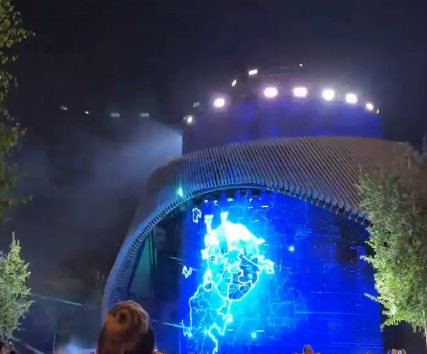

穹幕影院是一种特殊的影院形式，通过半球形或球形屏幕为观众提供全方位的沉浸式视觉体验。在该项目中，一体式伺服电机承担了控制室外顶部灯光角度的关键任务，确保光线精准投射到特定区域，创造理想的视觉效果。
一体式伺服电机集成了步进电机、控制器、驱动器和编码器，相较于传统分体式设计，具有体积小巧、效率更高、安装便捷等优势。其精确的位置控制、转速控制和力矩控制特性，使其特别适合用于对定位精度要求较高的灯光控制系统。
2.应用方案
系统配置(应用产品)

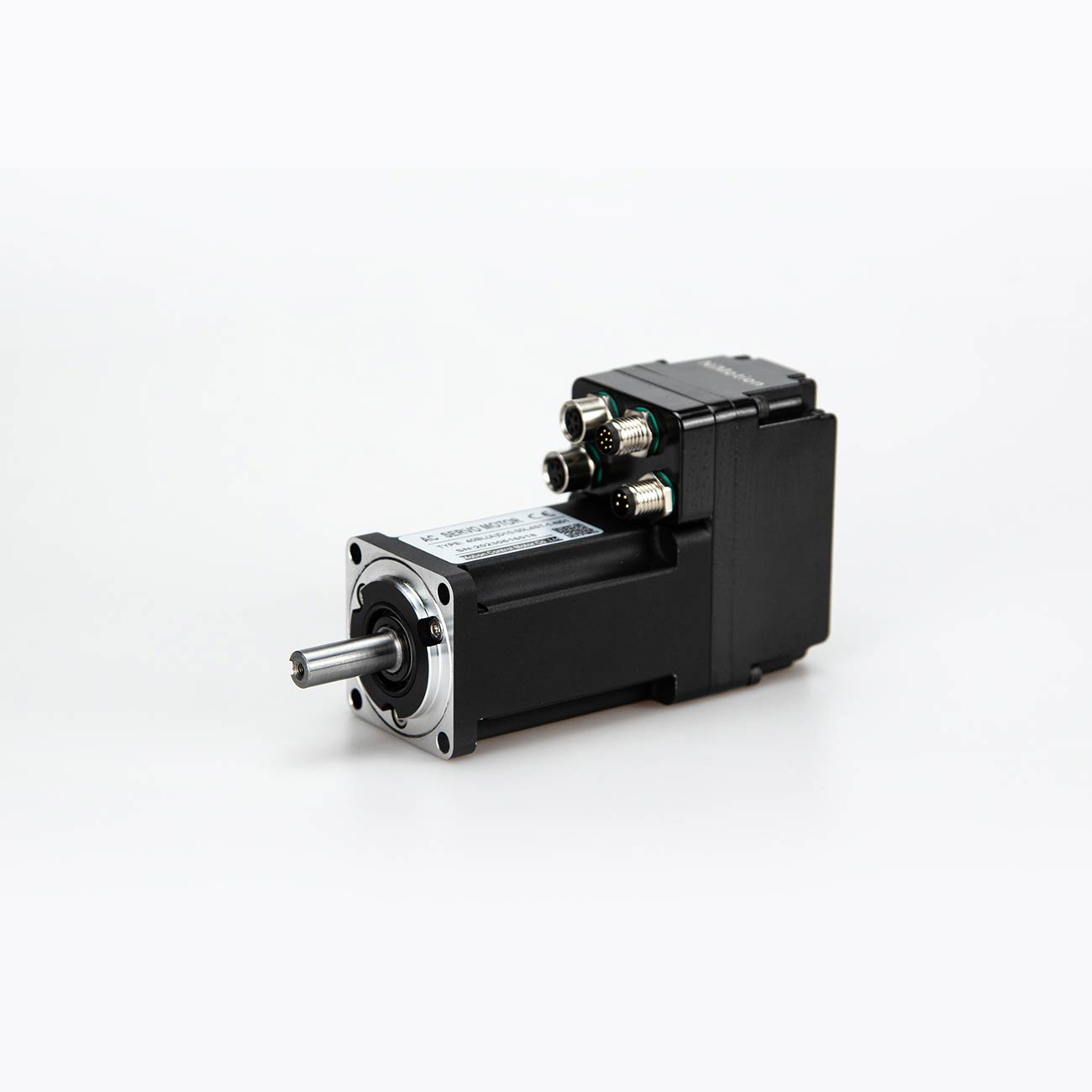

•设备型号：PMMP4010D-COE-0HE-D04
•控制方式：PLC（5V脉冲控制）
•传动组件：减速机
•控制模式：脉冲模式
技术实现
本项目在穹幕影院室外顶部布置了20台以上一体式伺服电机，每台电机负责控制特定区域的灯光角度。通过PLC发出的5V脉冲信号，电机能够精确调整灯光投射方向，确保整个穹幕区域的照明均匀性和准确性。
3.问题及解决
主要问题
在设备调试过程中，客户遇到了"发脉冲电机不运动，且do口无报警输出"的技术难题。这种情况在伺服系统应用中较为常见，可能与参数设置、接线问题或设备故障有关。
根本原因分析
经过技术团队深入排查，发现问题根源在于：
堵转报警等级配置成了警告，而不是故障，这一设置导致电机接收到脉冲信号后不执行运动指令，同时未返回报警信号。
解决方案
1.参数重新配置：将堵转报警等级从"警告"调整为"故障"级别
2.系统功能验证：修改配置后，电机能够正常响应脉冲指令并准确运动
3.信号监测优化：确保do口在异常情况下能够正确输出报警信号
4.总结概要
本项目成功展示了一体式伺服电机在穹幕影院灯光控制系统中的优异性能。通过精准的脉冲控制，实现了对室外顶部灯光角度的精确调节，为观众提供了高质量的视觉体验。该应用案例证明了：
1.技术可靠性：一体式伺服电机在户外环境下表现出良好的稳定性和精准控制能力
2.应用价值：通过优化参数配置，解决了实际应用中遇到的技术难题，为类似应用场景提供了有价值的参考
3.扩展前景：该解决方案不仅适用于穹幕影院，还可推广到其他需要精密角度控制的户外灯光系统。
该案例为文旅产业的技术升级和设备优化提供了成功的技术实践，展现了工业自动化技术在文化娱乐领域的广阔应用前景。
【一体化电机优势】
高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。
灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。
高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。
多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。
高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。
完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
