一体化步进伺服电机在喷涂行业流体设备中的应用案例

应用场景

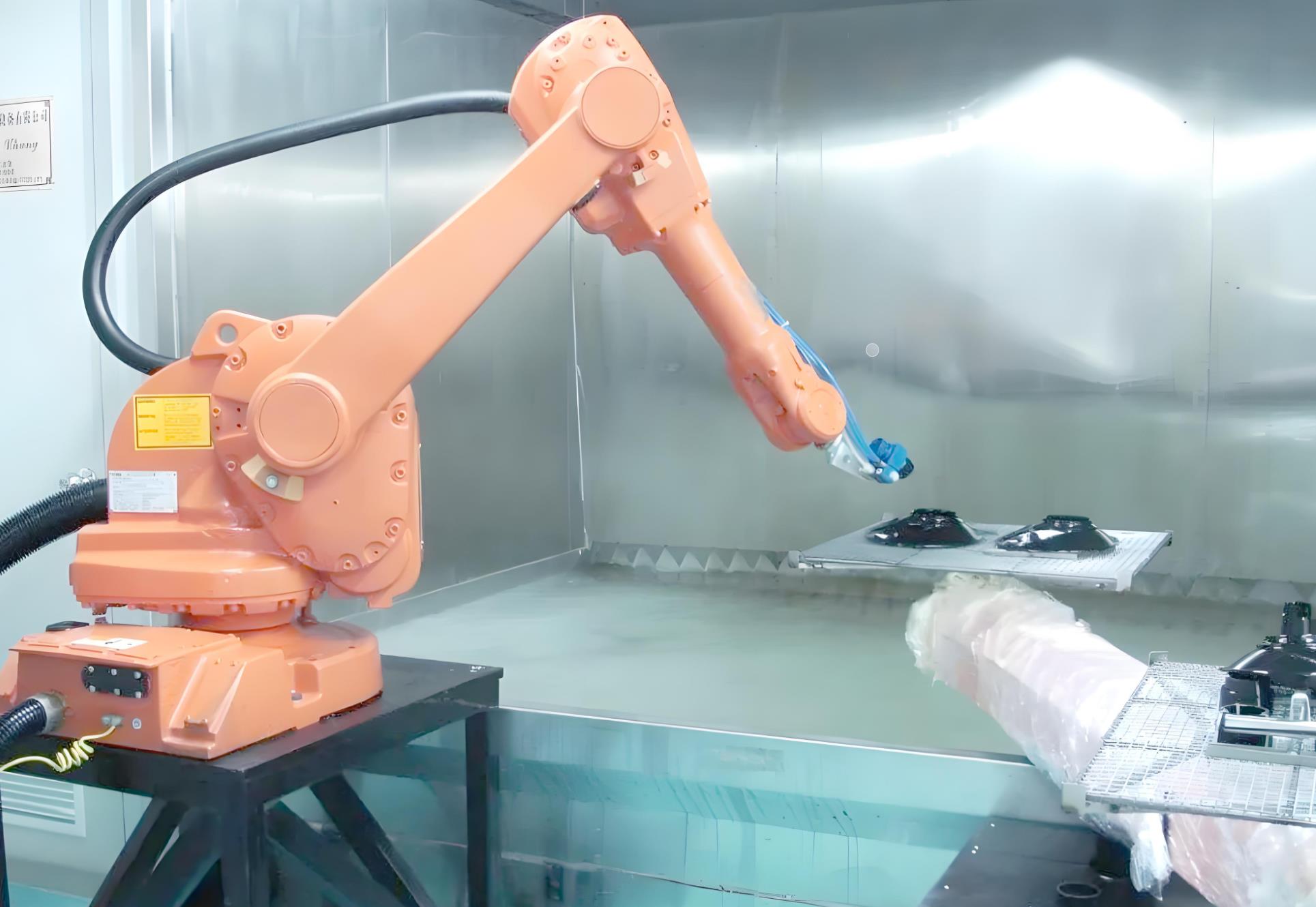

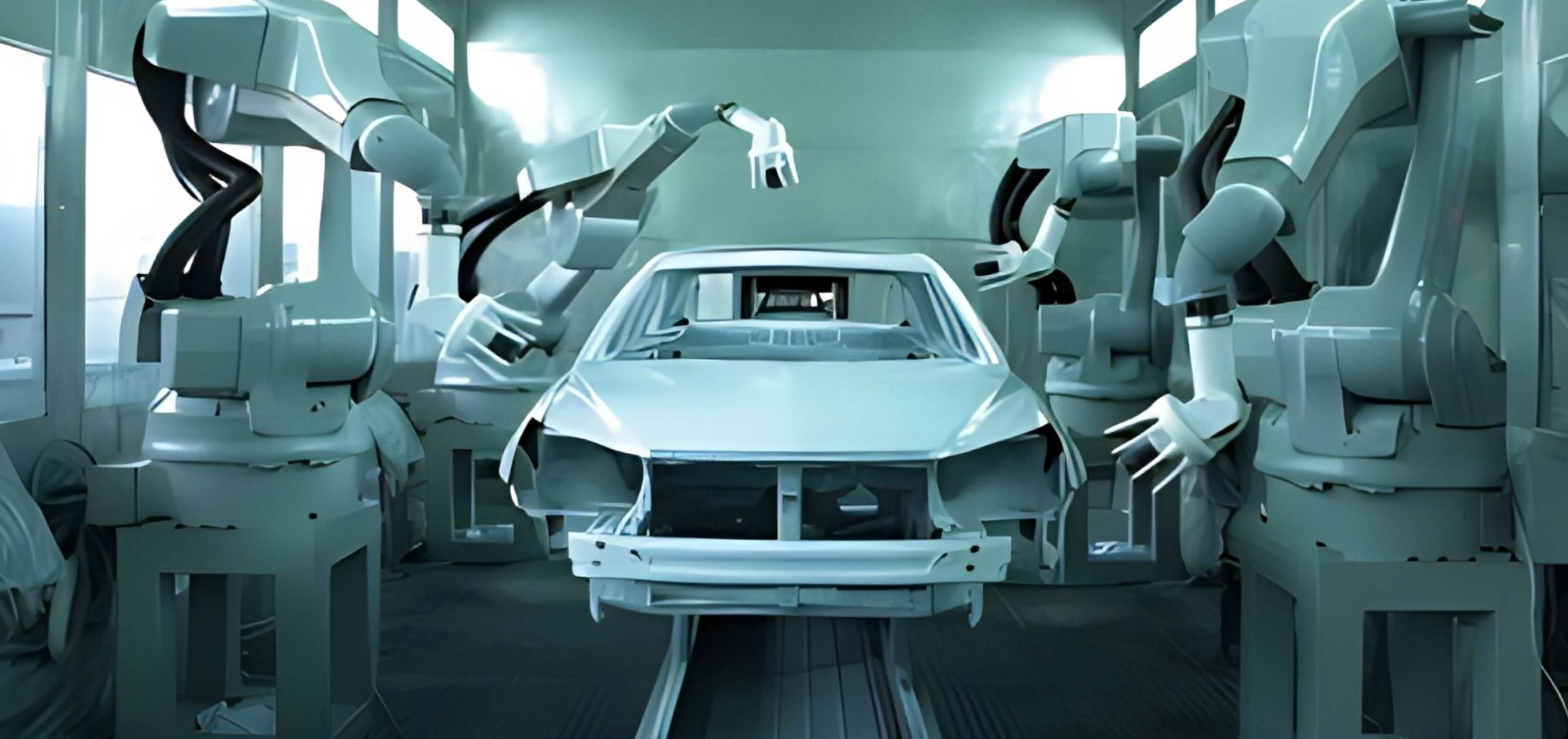

汽车零部件喷涂生产线，其核心设备需精准控制涂料流量、喷涂速度及雾化压力。传统电机在复杂喷涂工艺中存在响应速度慢、控制精度不足等问题。而采用‌一体化步进伺服电机‌，优化流体泵控制与喷涂阀动作，保障涂层均匀性并减少涂料浪费。

选用型号与功能

‌核心型号‌：

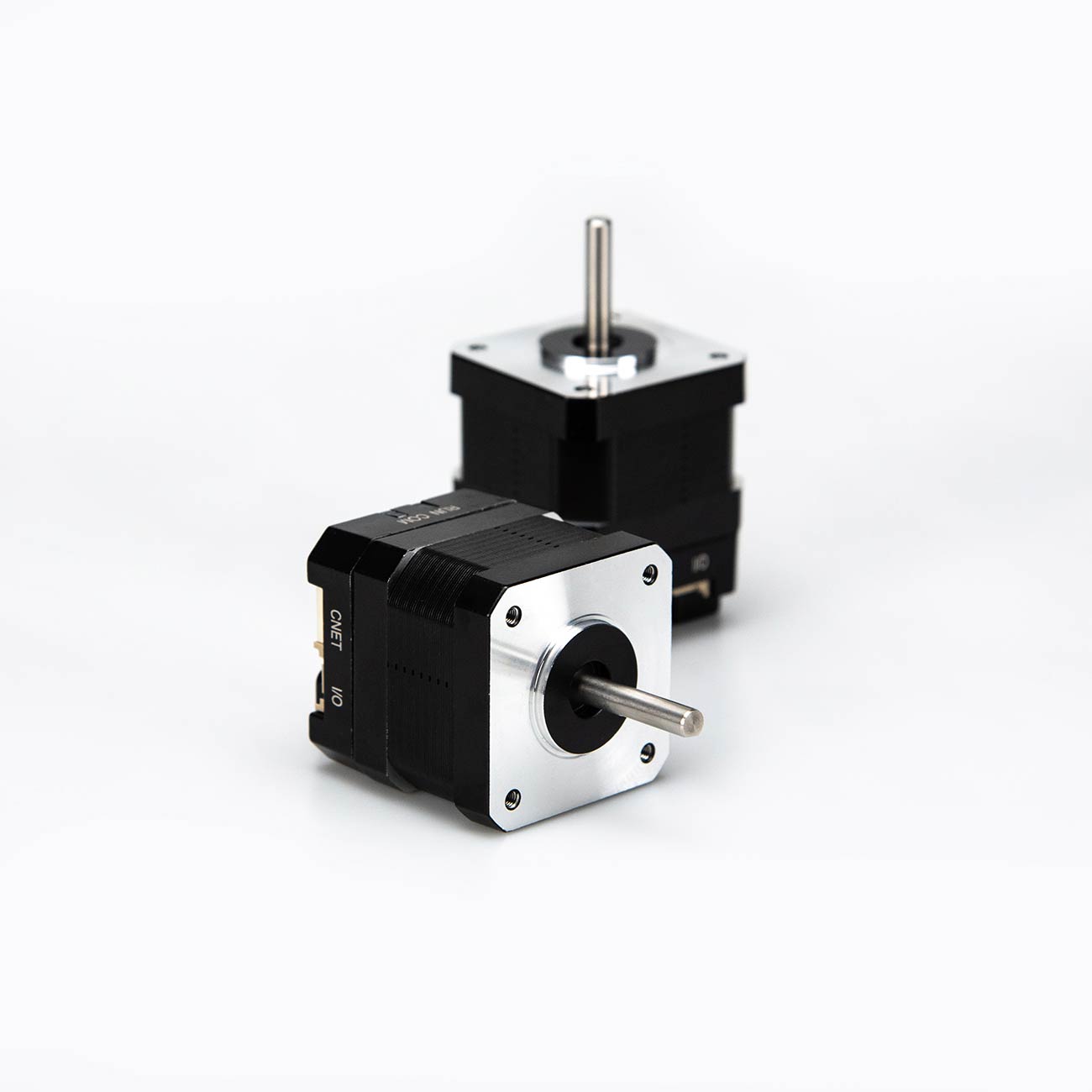

•STM4248B-CANopen-M‌（流体泵驱动）

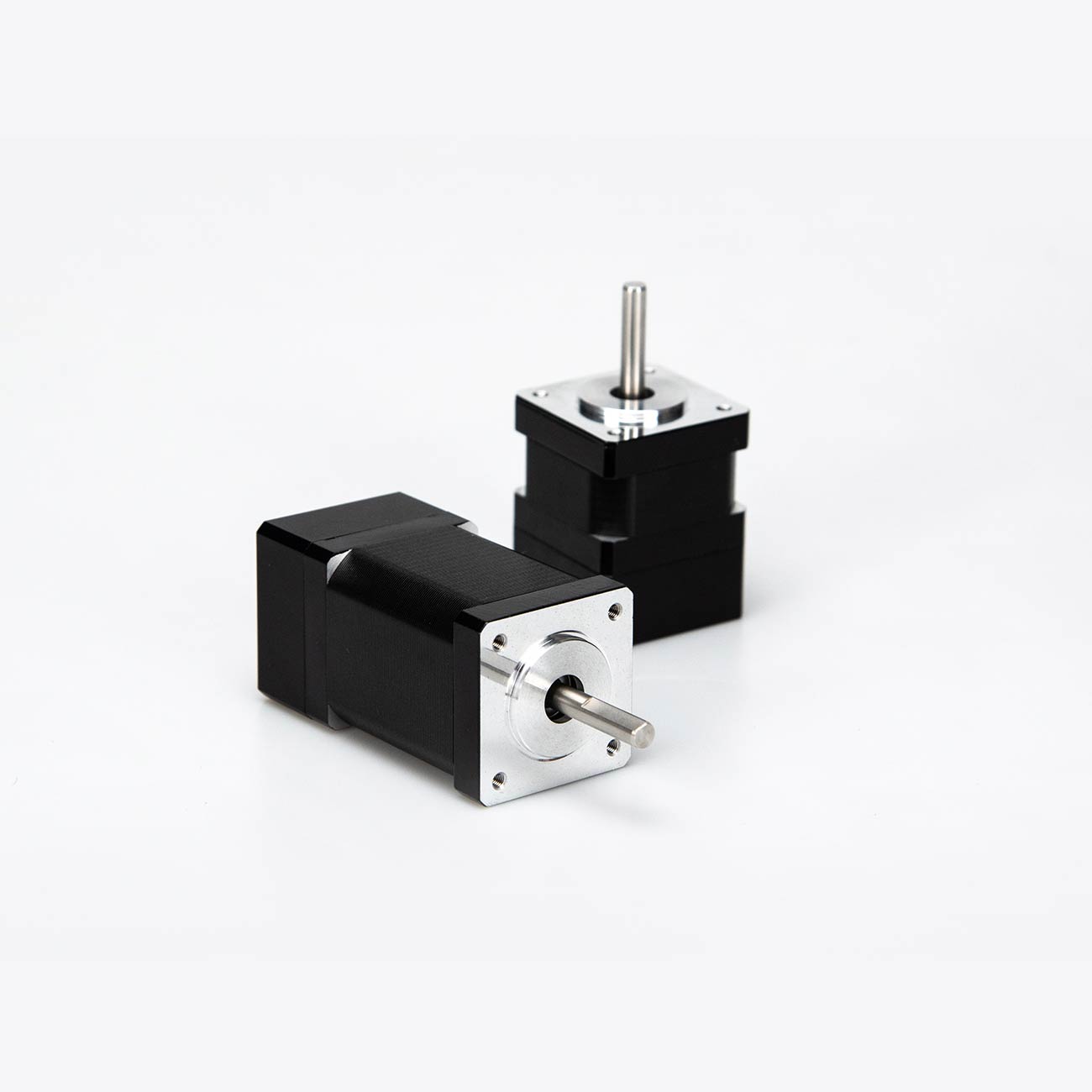

•STM3250B-CANopen-0FS‌（喷涂阀控制）

‌关键功能‌：

1.CANopen通信协议‌：实现多轴协同控制，确保喷涂路径与流量同步。

2.速度-转矩混合模式‌：动态调整流体压力，适应不同涂料粘度。

3.堵转检测与自动复位‌：防止涂料堵塞导致设备卡死。

问题与挑战

1.喷涂不均匀‌：传统电机在变速喷涂中流量波动大，导致涂层厚度差异。

2.涂料浪费严重‌：阀门开闭延迟导致过量涂料喷出，成本增加。

3.设备频繁停机‌：高负载运行时电机过热触发保护机制，影响生产效率。

解决方案

1.精准流量控制‌：

通过‌CANopen总线‌实时调整STM4888B电机转速，匹配喷涂路径速度变化（0.1%转速精度）。

启用‌速度-转矩混合模式‌，根据涂料粘度动态补偿流量，确保压力稳定（±0.05MPa波动范围）。

2.阀门响应优化‌：

为STM3250B电机配置‌位置前馈控制‌，将阀门开闭时间从120ms缩短至30ms，减少涂料残留。

设置‌软停止功能‌，避免阀门关闭时的机械冲击，延长设备寿命。

3.热管理强化‌：

优化电机PID参数，降低高负载工况下的发热量（温升减少15℃）。

增加‌智能休眠模式‌，设备待机时自动降低功耗，避免过热停机。

应用效果

1.涂层质量提升‌：喷涂厚度一致性达98%，客户产品良率提高22%。

2.资源节约‌：涂料利用率从75%提升至93%，年节省成本超80万元。

3.设备稳定性增强‌：电机相关故障率下降90%，产线连续运行时间延长至72小时无维护。

案例总结

通过一体化步进伺服电机的应用，实现了喷涂工艺的精准化与高效化。CANopen通信与智能控制算法的结合，解决了传统喷涂设备流量波动大、响应滞后等痛点，显著提升了涂层质量和生产效率。该案例为喷涂行业流体控制提供了可复用的技术方案，充分验证了一体化步进伺服电机在复杂工业场景中的技术优势与可靠性。
