一体式步进伺服电机在真空进气阀的应用案例
在工业自动化领域，真空进气阀的精确控制对生产效率和工艺稳定性至关重要。在真空进气阀设备中，采用一体式步进伺服电机实现阀门开合幅度的精确调节，通过模拟量与总线控制的双模式灵活切换，解决了复杂工况下的控制需求，提升了设备适应性与可靠性。
1.设备简介
•设备名称：真空进气阀
•核心控制单元：一体式步进伺服电机
•电机型号：STM5776B-M-485-0FS
•单设备用量：1台
•功能特点：
支持NiMotion位置模式下的模拟量控制与轮廓位置模式；
集成485通信接口，兼容多协议控制；
高响应精度，适用于真空环境下的动态调节。
2.应用方案
1.控制模式设计：
预设模拟量控制位置模式与轮廓位置模式参数，默认保存模拟量模式；
通过发送报文切换寄存器H00B1的数值（0或1），实现两种模式的动态切换。
2.硬件部署：

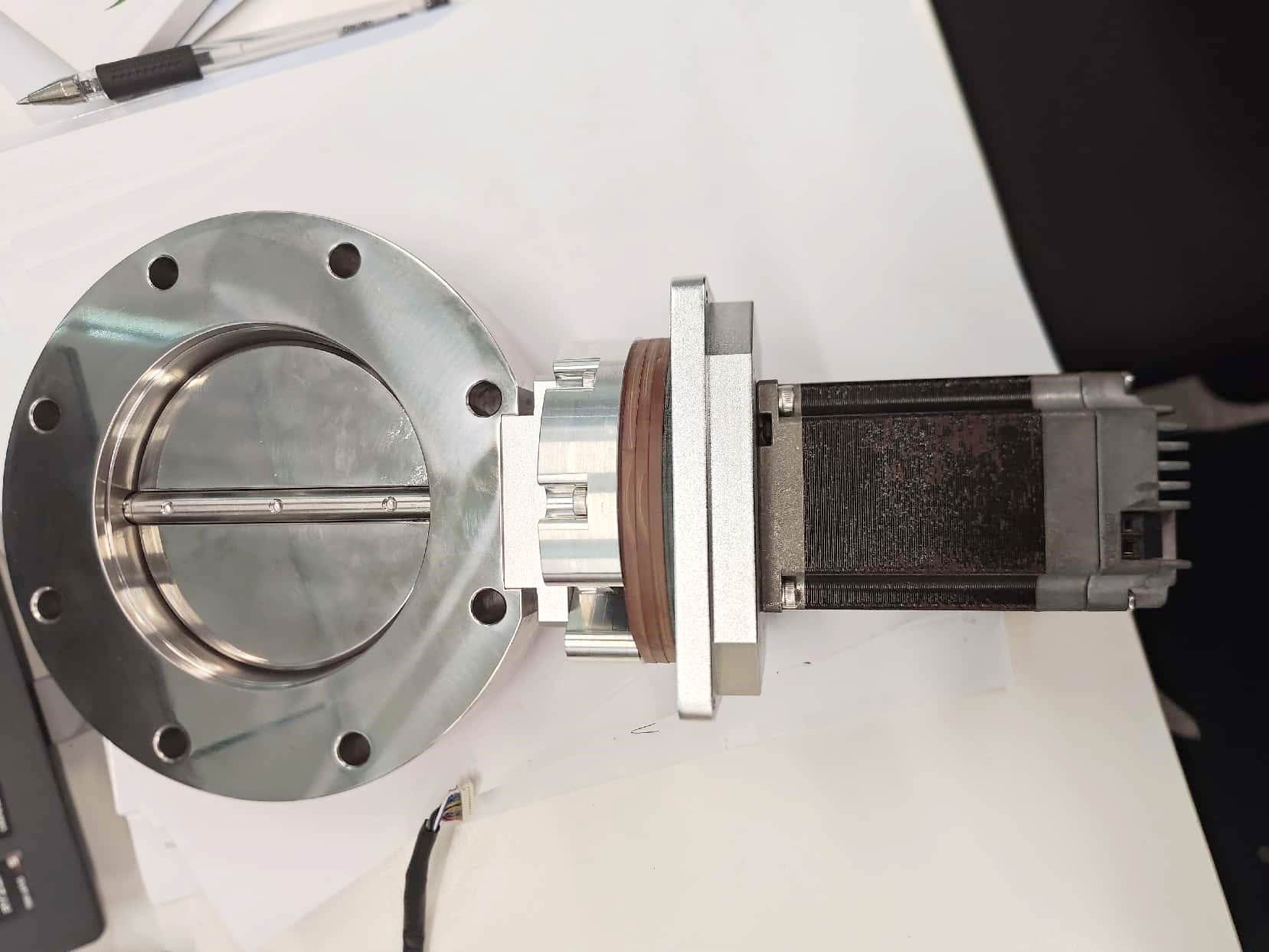

电机直接驱动阀门连杆，减少中间传动误差；
模拟量信号与485总线独立布线，避免干扰。
3.软件逻辑：
根据工艺需求选择实时控制方式，模拟量模式用于连续调节，轮廓模式用于定点定位。
3.应用产品

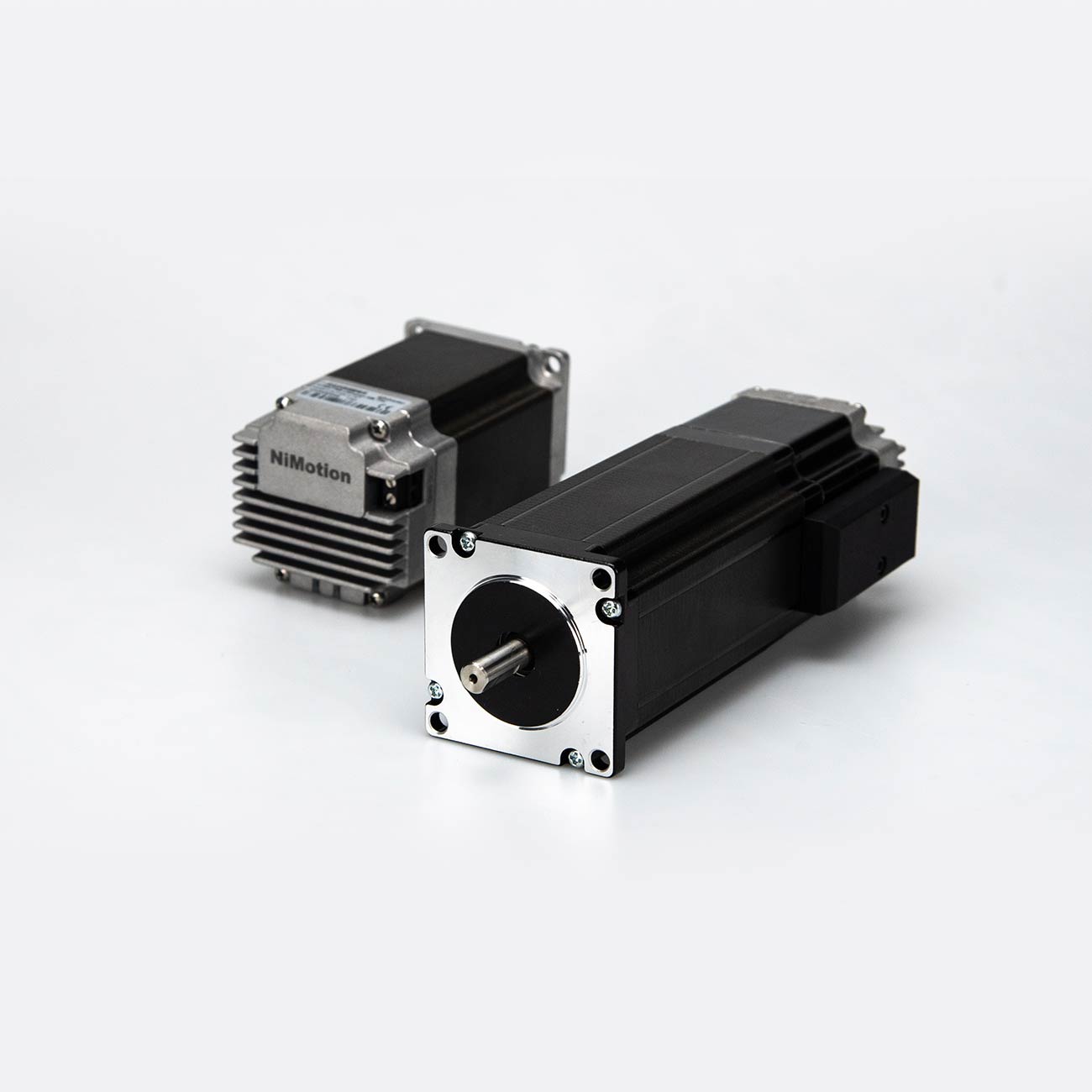

•产品型号：STM5776B-M-485-0FS
•技术优势：
一体化设计，减少外部接线与故障点；
支持多模式控制，适配复杂应用场景；
高扭矩密度，满足真空阀门的快速启停需求。
4.问题及解决
1.客户需同时使用485控制位置与模拟量控制位置功能
提前配置两种模式的参数，通过切换H00B1寄存器值实现模式无缝切换
2.模式切换时易出现控制中断或数据冲突
采用报文指令切换，确保参数加载与执行的同步性
3.真空环境对电机密封性与散热的要求较高
选用防护等级适配的一体式电机，并优化散热结构设计
5.总结
本案通过STM57一体式步进伺服电机，实现了真空进气阀的高精度双模式控制。该应用为类似工况下的阀门控制提供了标准化参考，凸显了一体式步进伺服电机在工业自动化中的技术优势。
【一体化电机优势】
高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。
灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。
高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。
多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。
高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。
完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
