一体化步进伺服电机在镜头自动对焦设备中的应用案例

LMS_YinHao2025/08/06

在光学镜头制造领域，高精度对焦是确保成像质量的核心工艺。针对传统步进电机存在的低速抖动、定位精度不足等问题，采用‌PMM28系列一体化伺服电机‌，通过PP（位置）模式和PV（速度）模式的灵活切换，显著提升了镜头对焦设备的运动平稳性与重复定位精度。

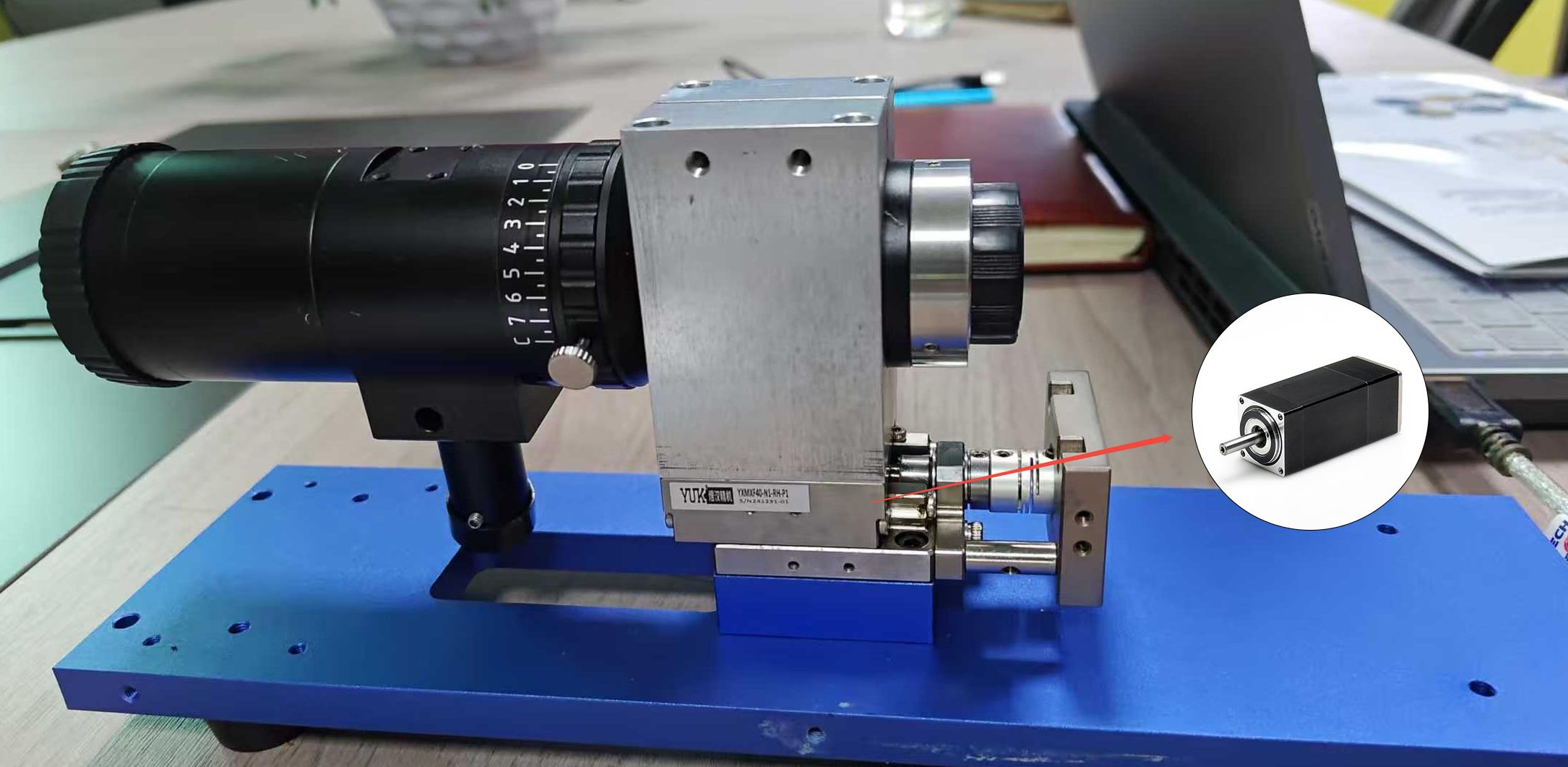

1.设备简介‌

镜头对焦设备主要用于光学镜片的精密调焦，其核心需求包括：

1.低速稳定性‌：0.1~1mm/s速度范围内无抖动

2.快速响应‌：单次对焦周期≤0.5秒

‌1. 核心产品配置‌

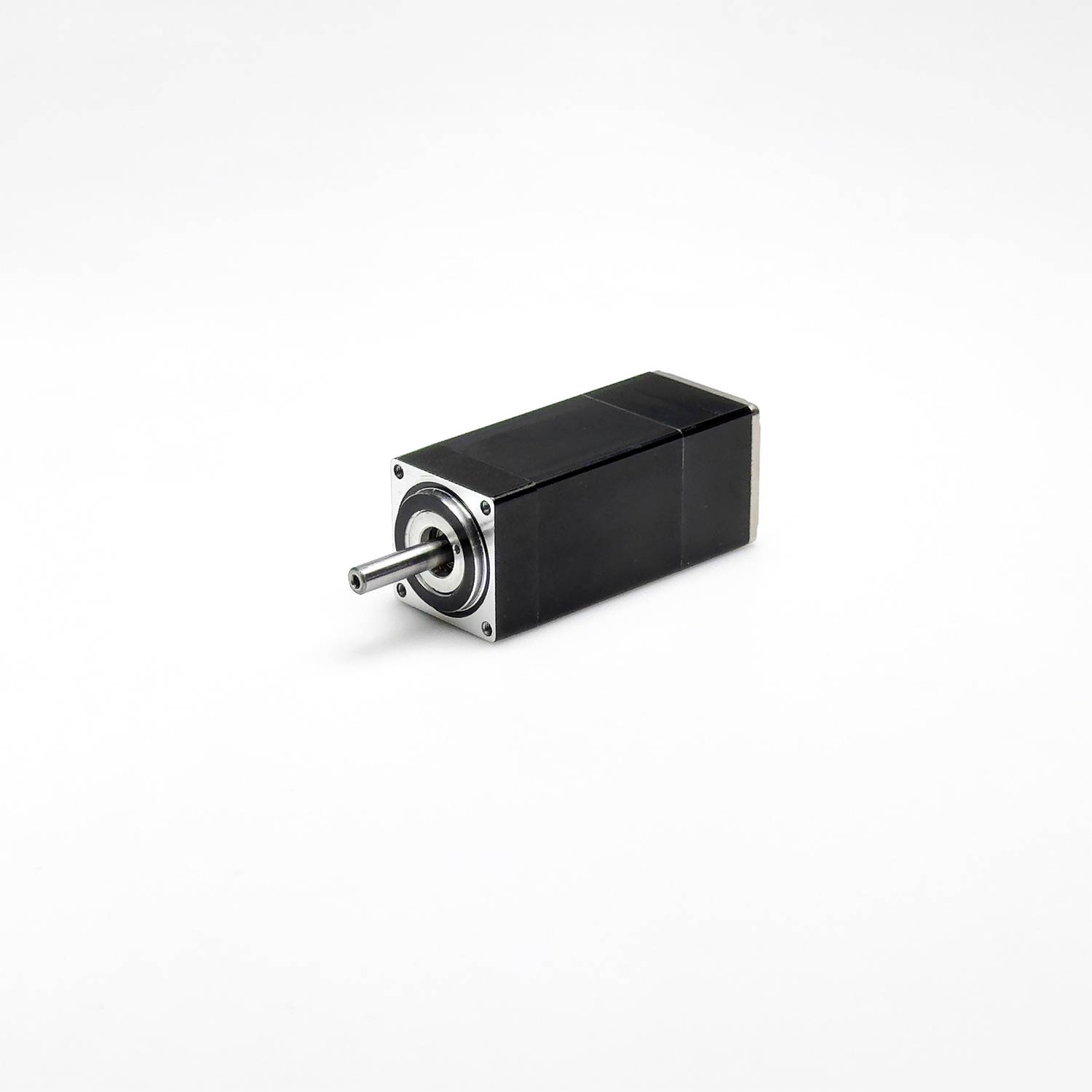

•伺服电机型号‌：

PMM2820B-485-0FS（一体化设计，支持Modbus-RTU协议）

•控制模式‌：

PP模式‌：用于预设对焦位置轨迹

PV模式‌：实时调整对焦速度以适应不同镜片材质

‌2. 系统集成亮点‌

•通过RS485总线与上位机通信，实现参数动态配置

•采用‌自适应滤波算法‌，抑制低速运行时的机械共振

问题现象：0.2mm/s时对焦镜片出现周期性晃动

解决方案：启用伺服电机阻尼控制功能，优化速度环PID

技术优化细节‌：

•对比测试显示，伺服电机在0.1mm/s速度下的振动幅度比步进电机降低90%；

•通过PV模式实现动态变速对焦，适应不同曲率镜片的调焦需求。

1.‌精度提升‌：对焦重复精度达±3μm，良品率提升至99.6%；

2.‌效率优化‌：单次对焦时间缩短至0.3秒，产能提高40%；

3.‌成本降低‌：一体化设计减少布线复杂度，维护成本下降30%。

通过PMM28系列一体化伺服电机的应用，解决了镜头对焦设备在微米级运动控制中的技术瓶颈。该案例验证了‌一体化伺服电机在高精度光学设备中的替代优势‌，为镜头组装、半导体光刻机对焦等场景提供了标准化解决方案，未来可拓展至医疗内窥镜、AR/VR镜头检测等领域。

高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。

完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能，通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。

为了让您获得无与伦比的体验，我们的产品特别提供定制服务。您可以根据您的实际需求和应用，量身打造最适合您的产品。

1.个性化功能增加：您可以根据自己的需要，选择增加特定的功能模块，如更高级的IO模块，这些模块可以增强产品的输入输出能力，使其更加适应复杂的工作环境。

2.外形结构的调整：不同的应用场景可能需要不同的外形设计来确保最佳的使用体验。因此，无论是大小、形状还是颜色，您都可以根据自己的喜好和需求进行定制，让产品更加符合您的审美和使用习惯。

3.通信需求：为了满足您在各种环境下的通信需求，我们的定制服务还包括增加232通信模块等。这些模块可以帮助您的产品与其他设备进行高效、稳定的通信，确保数据的顺畅传输和系统的稳定运行。

我们的定制服务流程非常简单。您只需告诉我们您的需求和应用场景，我们的专业团队就会为您制定最合适的定制方案。在方案确认后，我们会迅速启动生产流程，确保您在最短的时间内获得定制的产品。
