Codesys平台的plc控制器如何通过别名连接ethercat电机

1.功能及注意事项

(1)功能说明：此文档对Codesys平台的plc控制器如何通过别名连接ethercat电机做了简要介绍。

(2)注意事项：1.如果已经通过我司调试软件更改了电机别名，则无需再通过codesys将别名写入电机的eeprom中。2.如果给电机eeprom写入新的地址后，codesys显示的实际地址仍是原来值，可能是没刷新导致的，可以关掉页面重新打开。

---

2.操作步骤

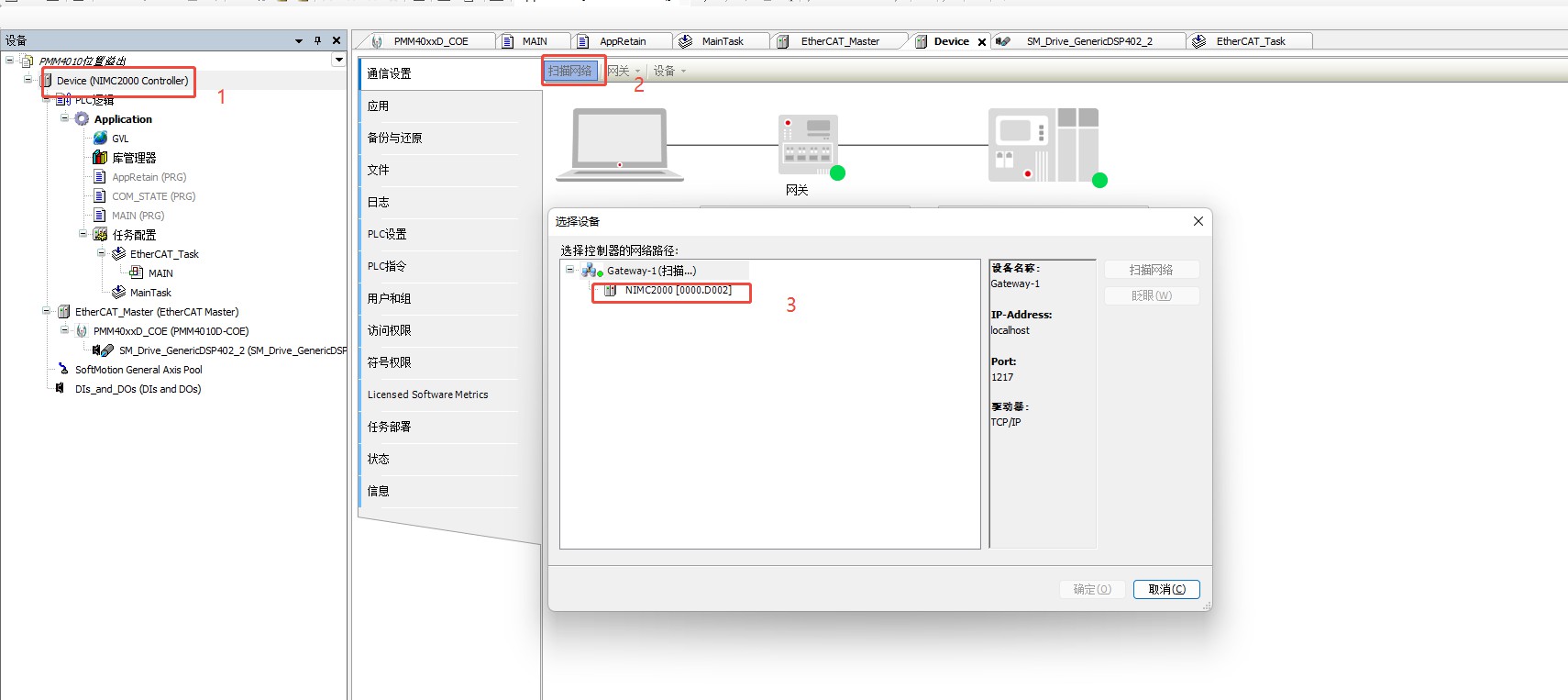

(1)打开codesys软件，连上plc控制器。



图2.1

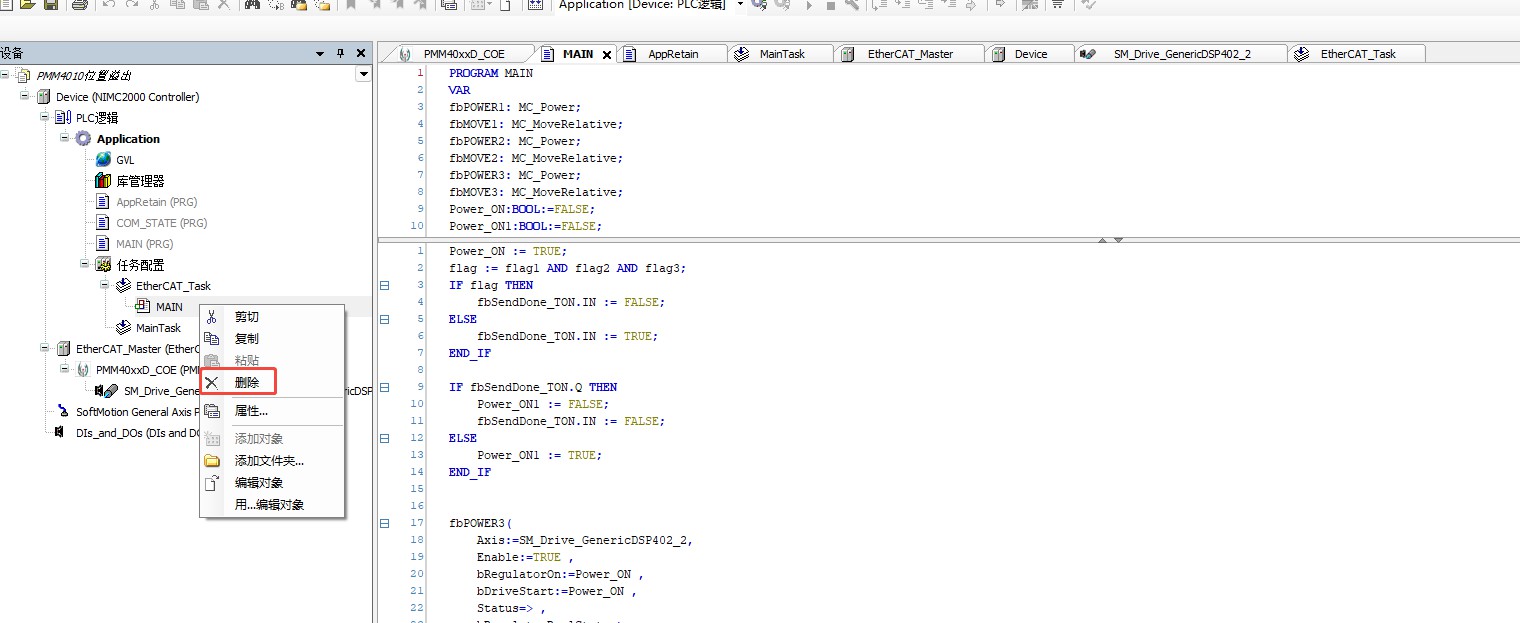

(2)在任务中删除原来的plc程序，改完电机别名后再重新添加回来。



图2.2

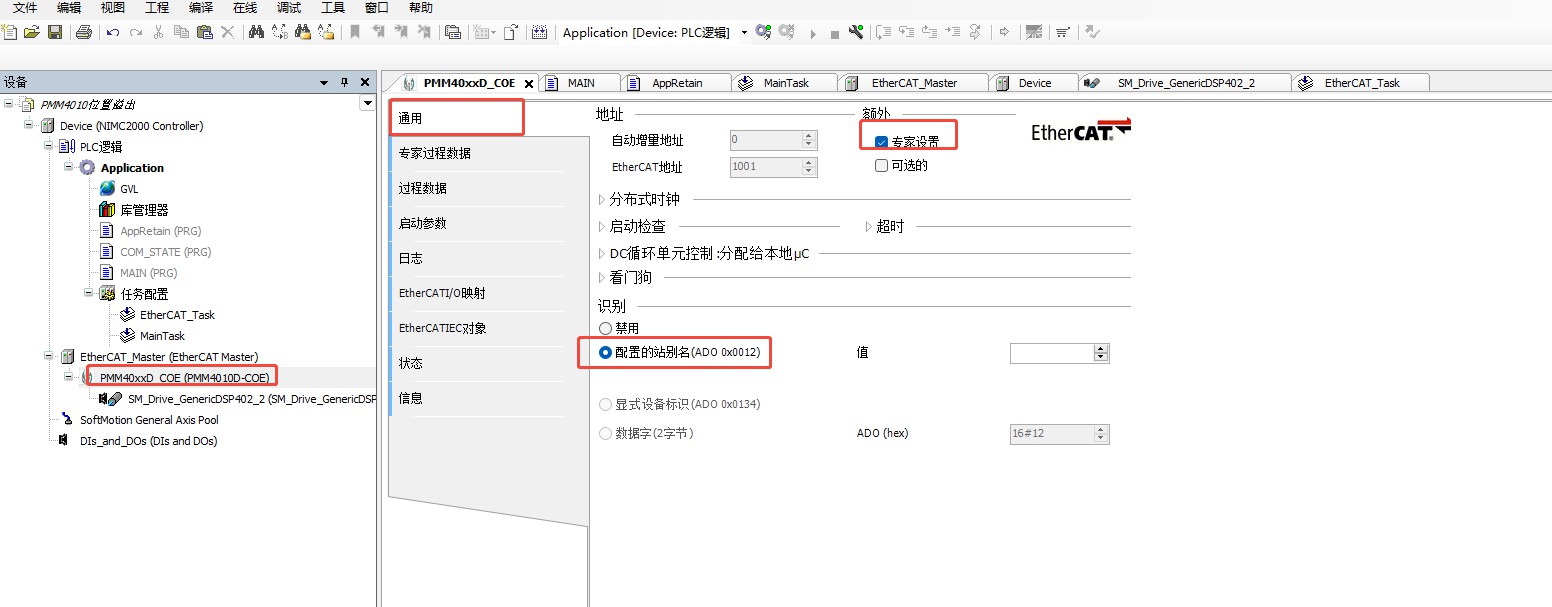

(3)点击PMM40xxD_COE，进入配置界面，找到通用标签，勾上专家设置，在识别标签下，选中配置的站别名。



图2.3

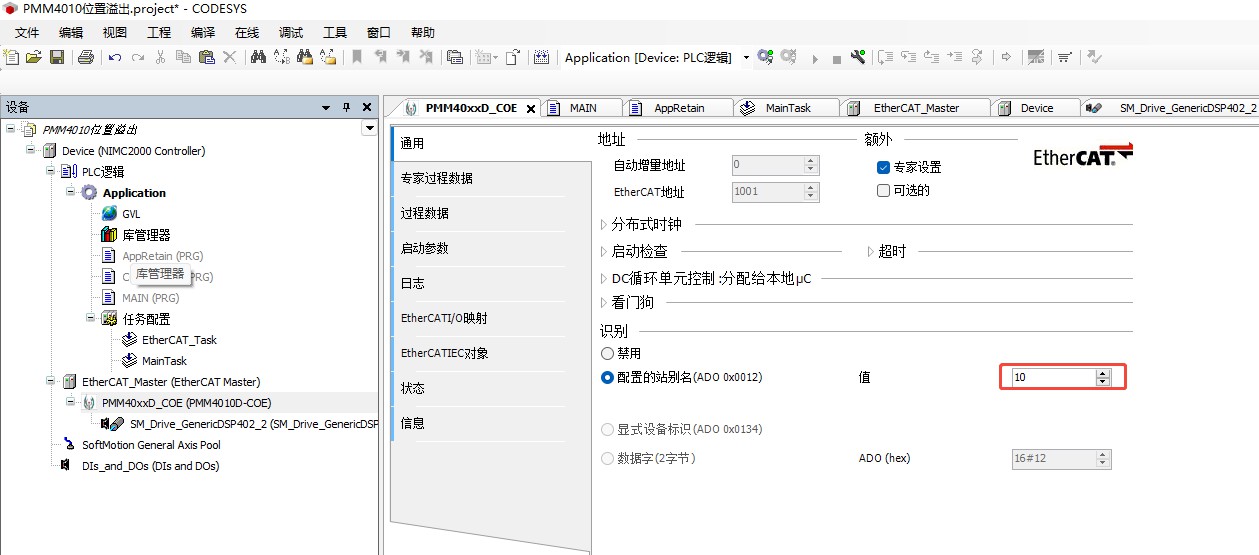

(4)在站别名右侧文本框中填入新的电机地址。



图2.4

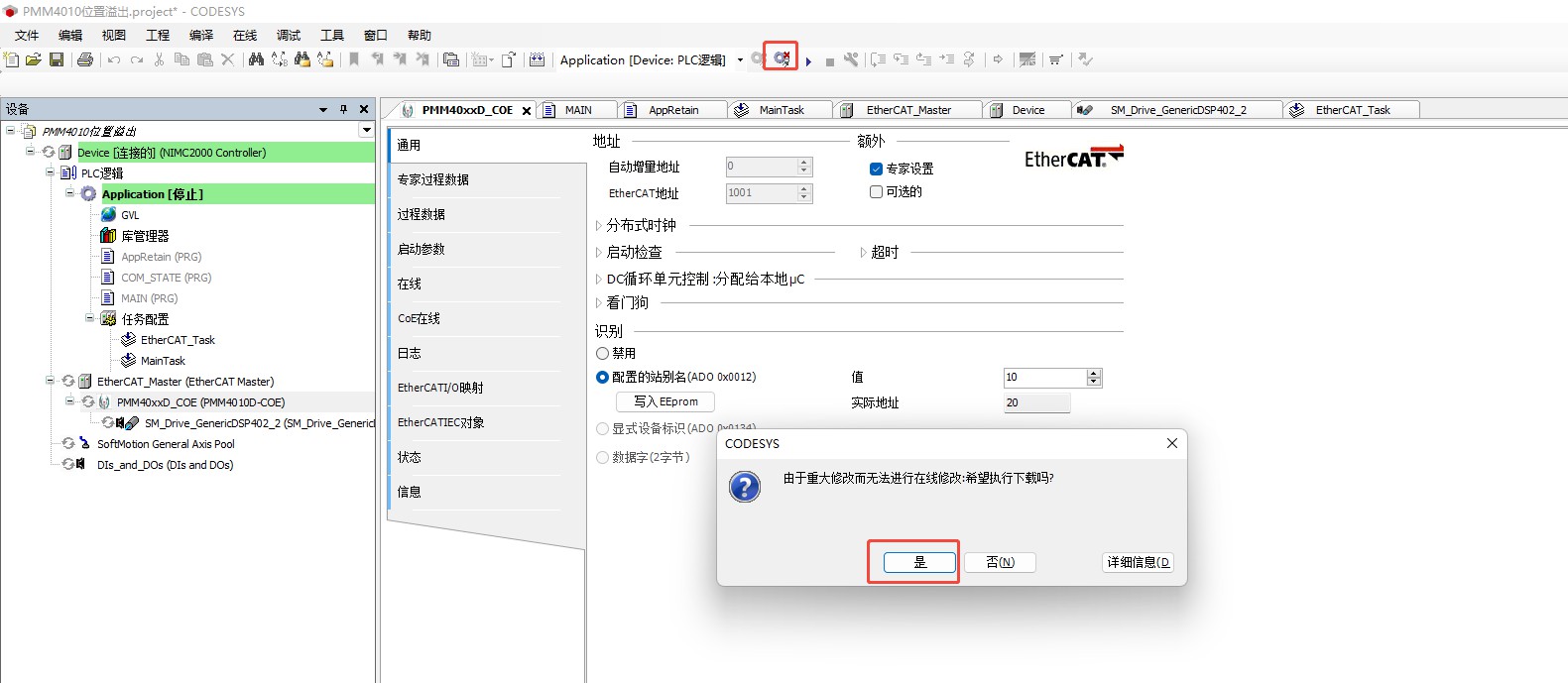

(5)登录plc，选择是



图2.5

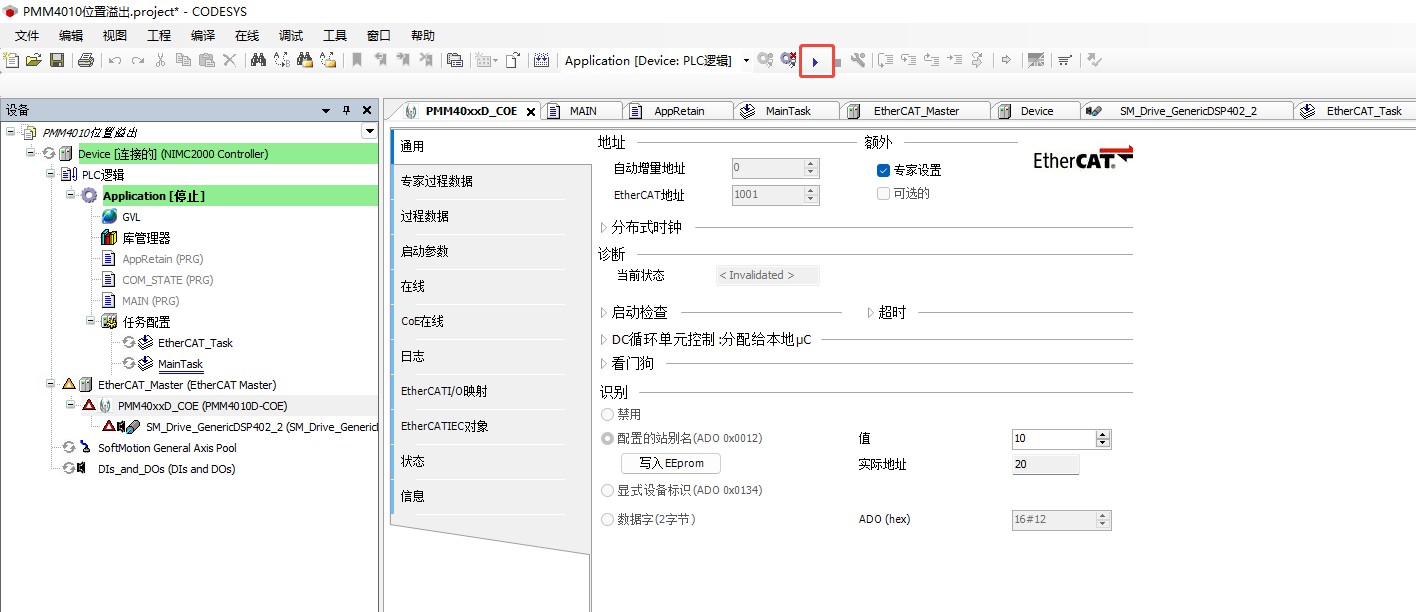

(6)点击启动运行



图2.6

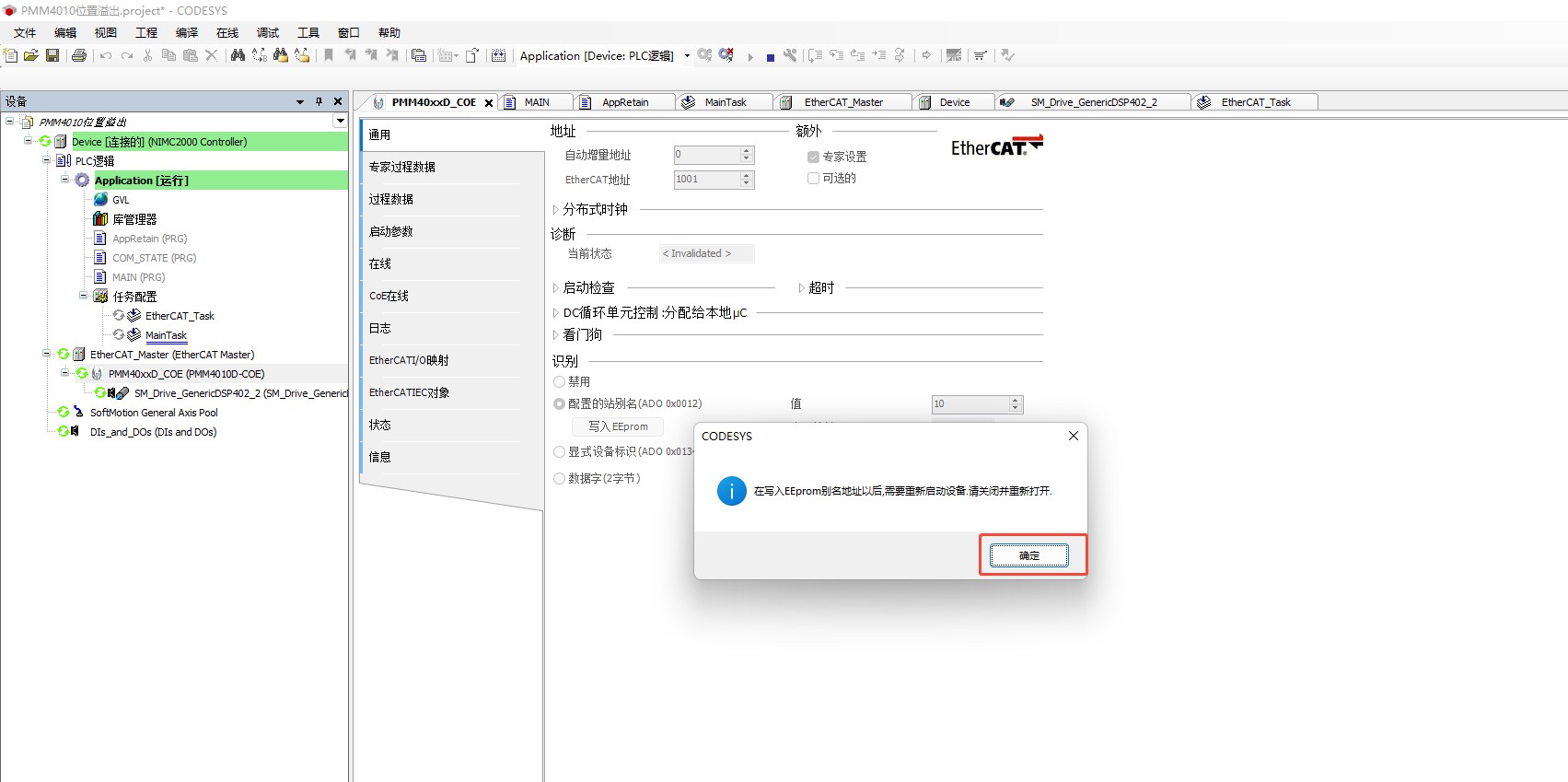

(7)点击写入eeprom，给电机写入新的电机别名10，出现弹框后，按提示给电机断电重启



图2.7

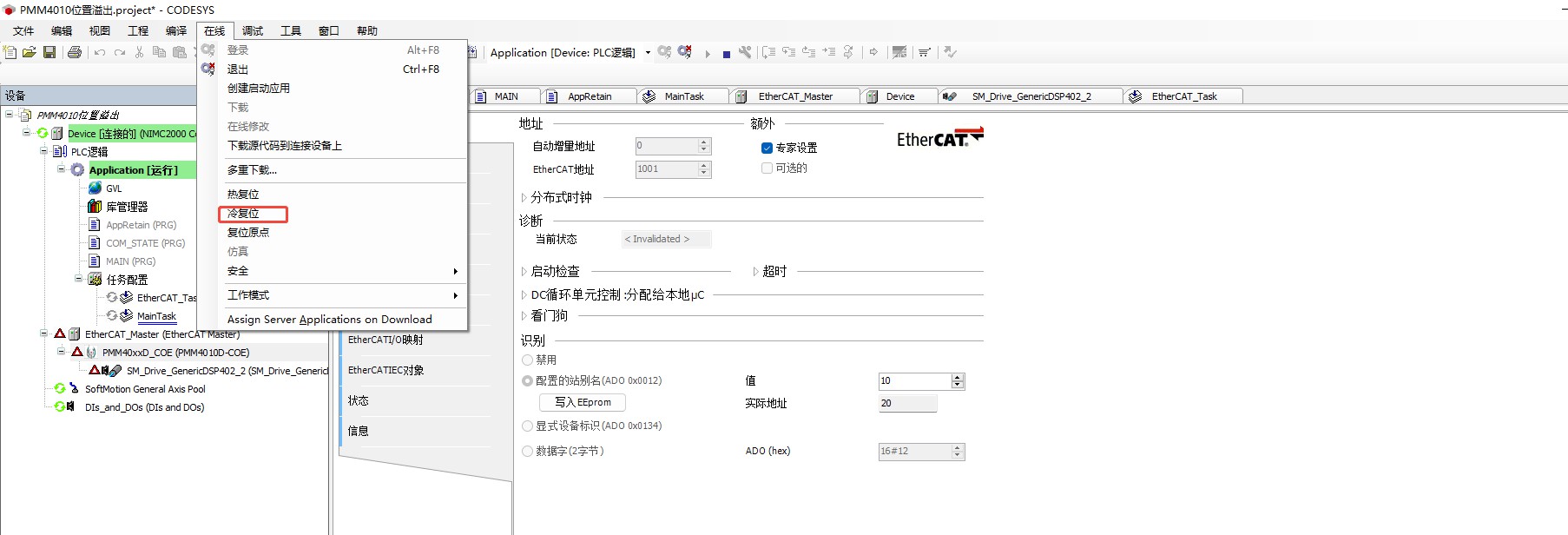

(8)重启后给plc进行冷复位



图2.8

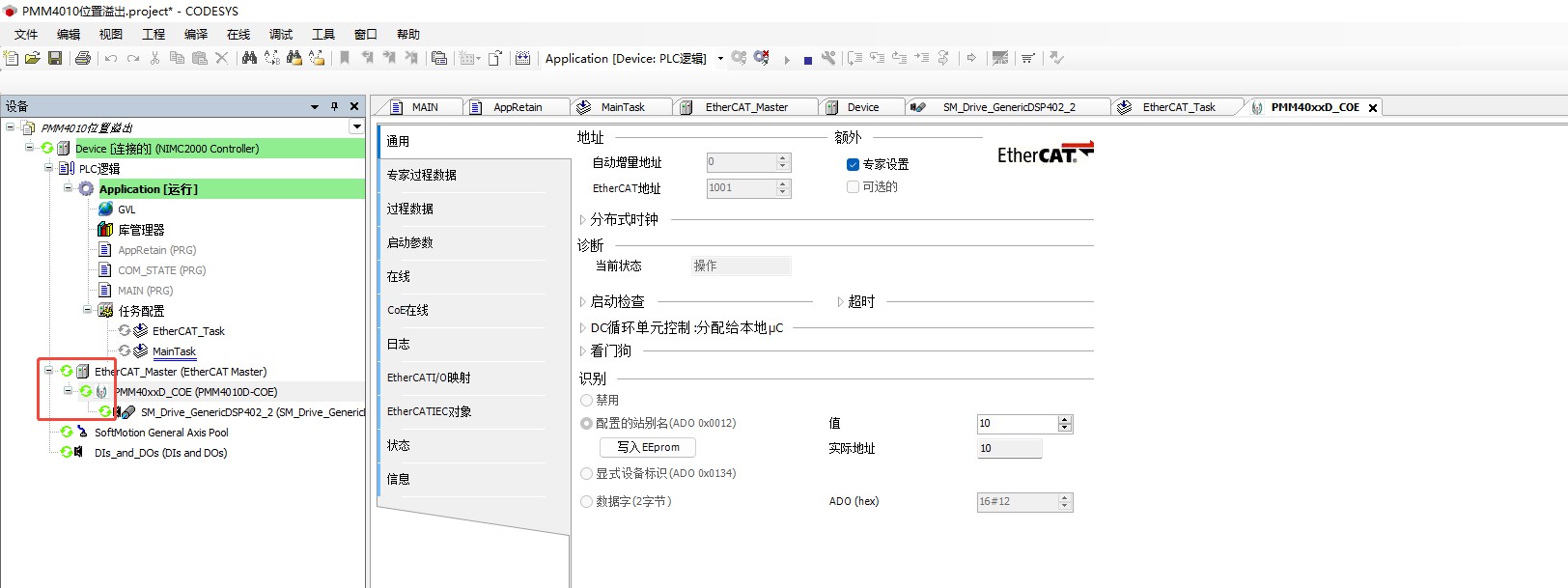

(9)重新启动plc，我们可以看到，plc已经可以通过电机别名10来识别电机



图2.9

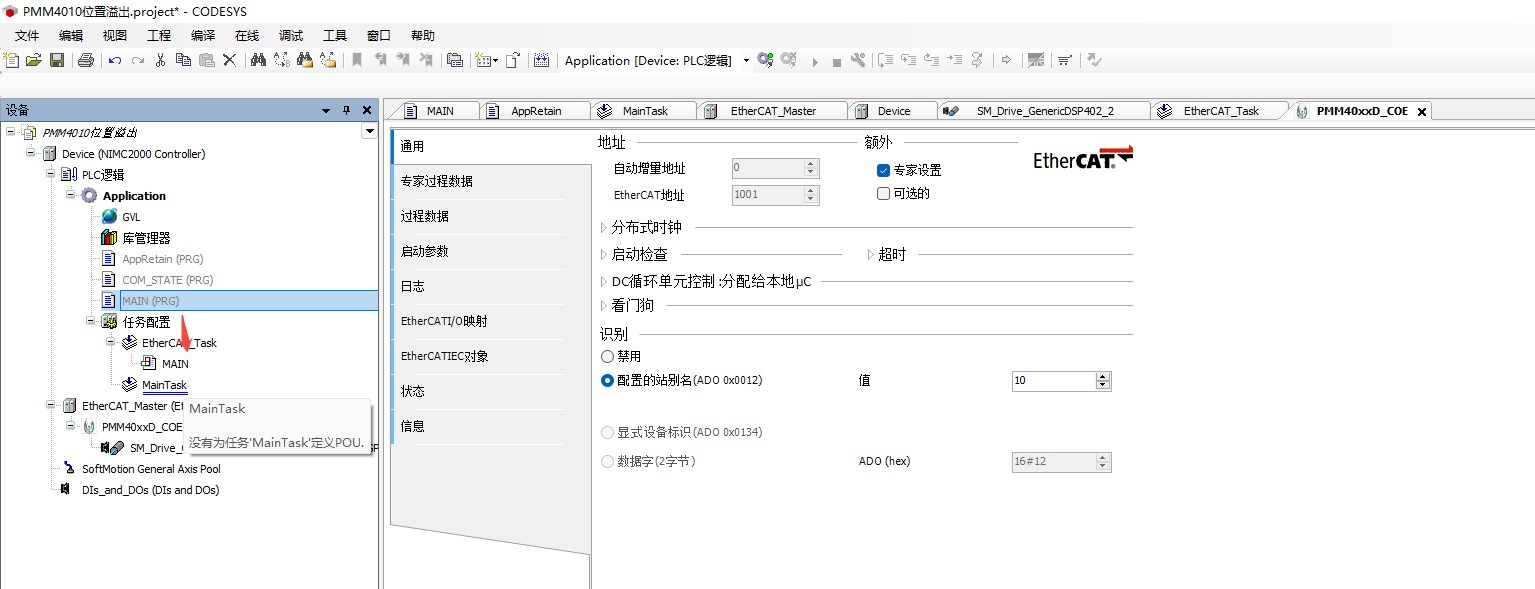

(10)最后，不要忘记将MAIN拖回EtherCAT_Task中。



图2.10
