一体式伺服电机在智能轨排精调机的应用案例

LMS_ZhangYuchao2025/09/30

在高铁轨道施工中，轨排精调是确保轨道平顺性的关键环节。传统人工调整方式效率低且难以满足±0.5mm的高精度要求。采用‌PMM系列一体式伺服电机，通过高精度位置控制实现了智能轨排精调机的自动化作业，显著提升了施工精度与效率。

‌1.设备简介‌

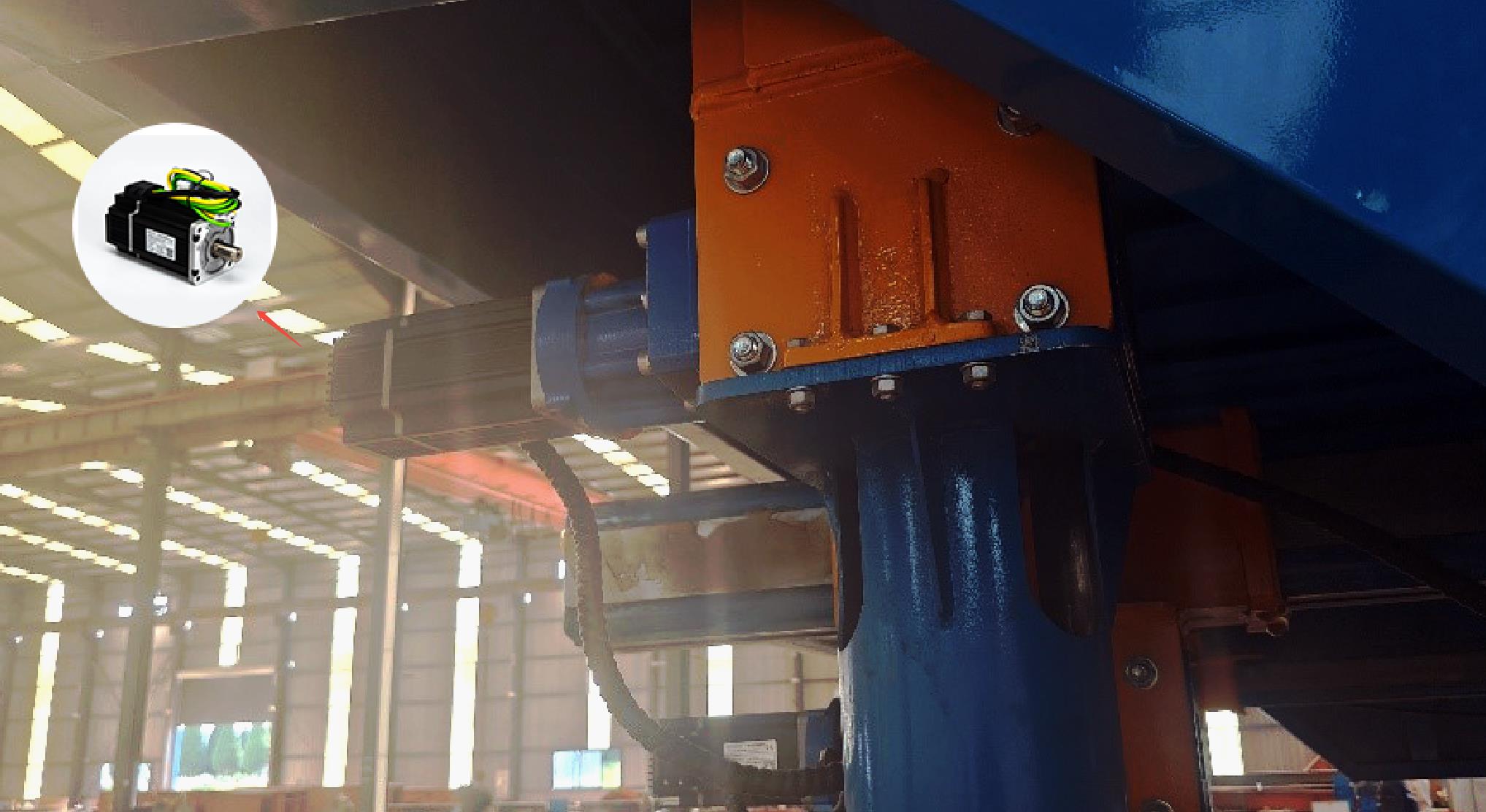

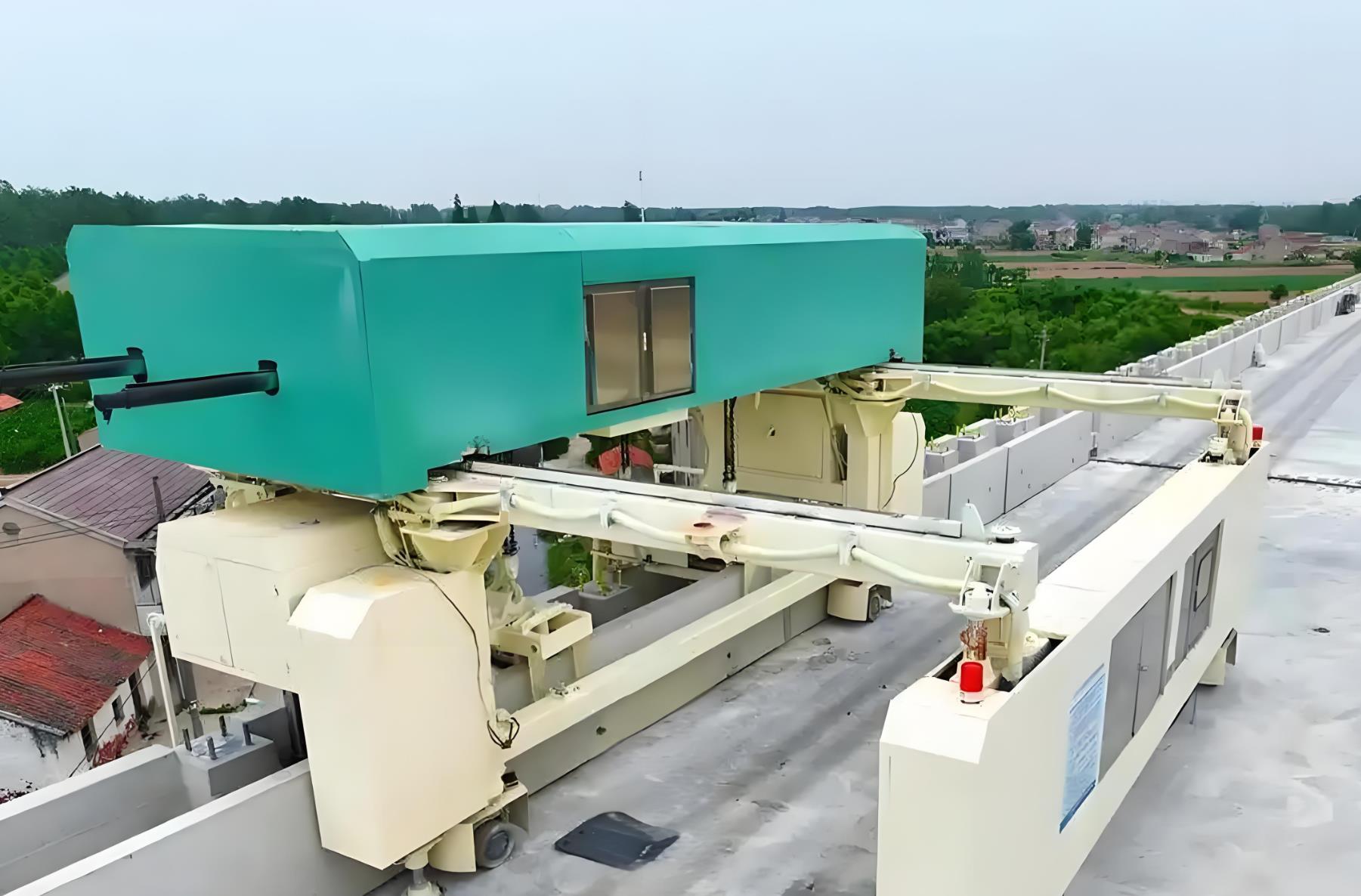

智能轨排精调机主要由以下模块组成：

•驱动系统‌：搭载PMM8075B系列一体式伺服电机，支持多轴同步控制

•机械结构‌：集成减速机（减速比200:1）与高刚性执行机构

•控制系统‌：基于EtherCAT总线通信，实现8轴联动精准调节

‌核心配置‌

•伺服电机型号‌：PMM8075B-COE-C-0HE（支持位置模式）

•控制策略‌：8轴同步运动规划，通过EtherCAT总线实时反馈

•减速机构‌：200:1减速比，适配微小位移调整需求

‌工作流程‌

1.传感器检测轨排偏差并生成调整指令

2.伺服电机群组按规划路径执行精调动作

3.实时校验位置数据，确保调整到位

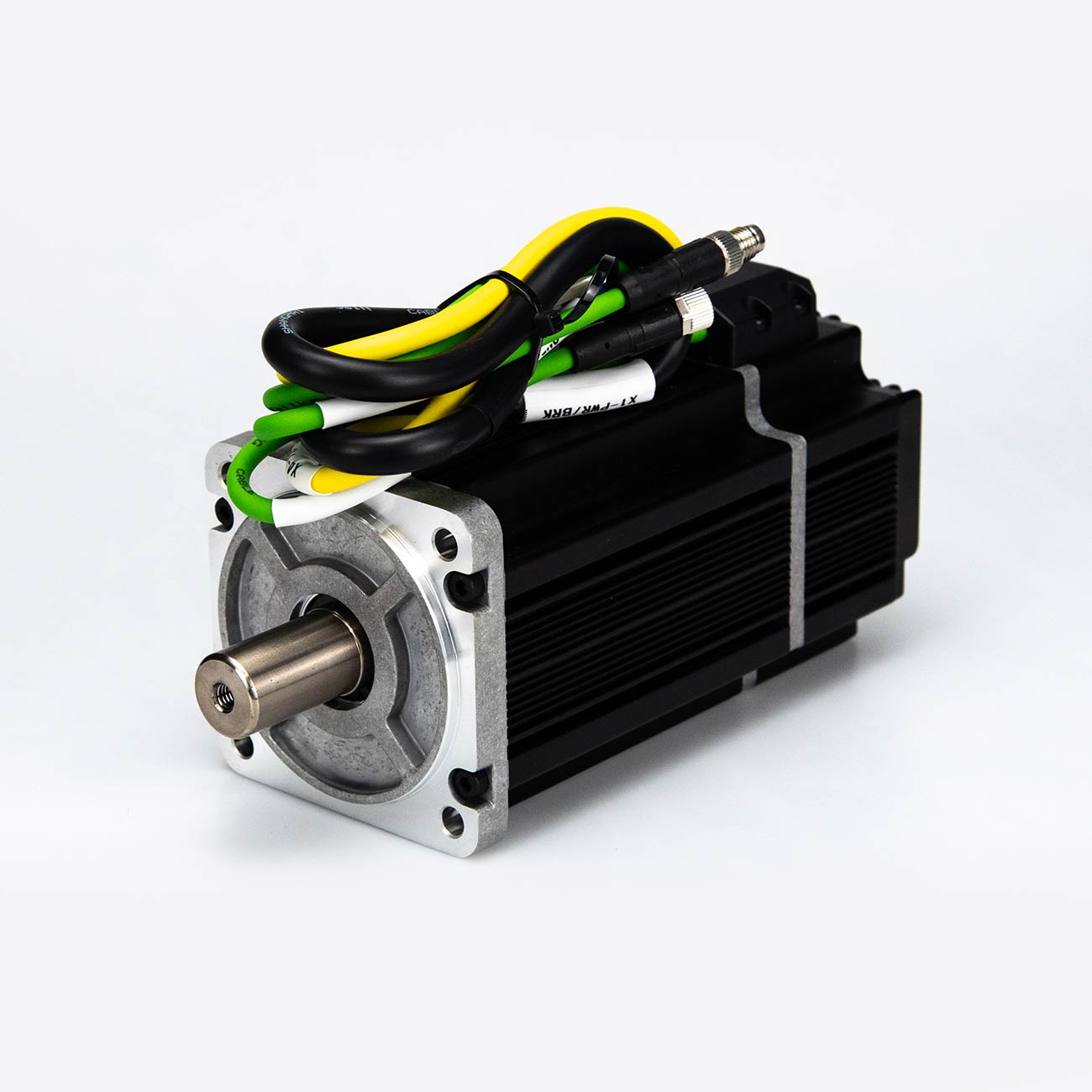

一体式伺服电机：型号PMM8075B，支持EtherCAT通信

减速机：减速比200:1，适配高精度微调

控制系统：8轴同步，H200D-0D参数优化

1.‌问题1：电机无动作‌

原因‌：减速比200:1导致指令位移过小，电机未触发最小运动阈值

解决‌：调整控制参数，增大指令脉冲范围

2.‌问题2：多轴运行中途停止‌

原因‌：运动规划参数（H200D-0D）不匹配，导致轴间同步误差累积

解决‌：将H200D-0D参数改为0，优化多轴协同算法

一体式伺服电机在智能轨排精调机中展现了高精度与多轴协同优势，解决了传统调整方式效率低、误差大的痛点。通过优化减速比匹配与运动规划参数，设备实现了8轴稳定运行，调整精度达到±0.2mm。未来可结合AI算法进一步优化动态补偿能力，适应更复杂的施工场景。

高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。

完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能，通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
