一体化电机在卡盘设备中的应用

2024/10/18

在现代工业生产中，自动化程度的提高和生产效率的提升对于生产设备的要求也越来越高。卡盘设备作为自动化生产线中的重要组成部分，其设计和制造也必须适应现代工业的需求。一体化电机在卡盘设备中的应用，不仅可以提高生产效率和精度，还可以降低成本和维护难度。

01.简介

卡盘设备是机械加工领域中的一种常用夹紧工具，用于固定和夹紧工件，以保证工件的稳定性和加工精度。

卡盘一般由卡盘体、活动卡爪和卡爪驱动机构3部分组成:

从卡盘爪数上可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。从使用动力上可以分为：手动卡盘，气动卡盘，液压卡盘，电动卡盘和机械卡盘。

传统的卡盘设备需要人工调整和维护，容易出现故障和安全问题。

我们以电动卡盘为研究对象，使用一体化电机作为驱动源，不仅可以提高夹紧力和夹紧精度，还可以实现智能化和自动化控制，从而降低人工干预的必要性，减少故障率和安全风险。

一体化电机在卡盘设备中的应用，可以提高夹紧力和夹紧精度，提高设备的可靠性和安全性，实现智能化和自动化。

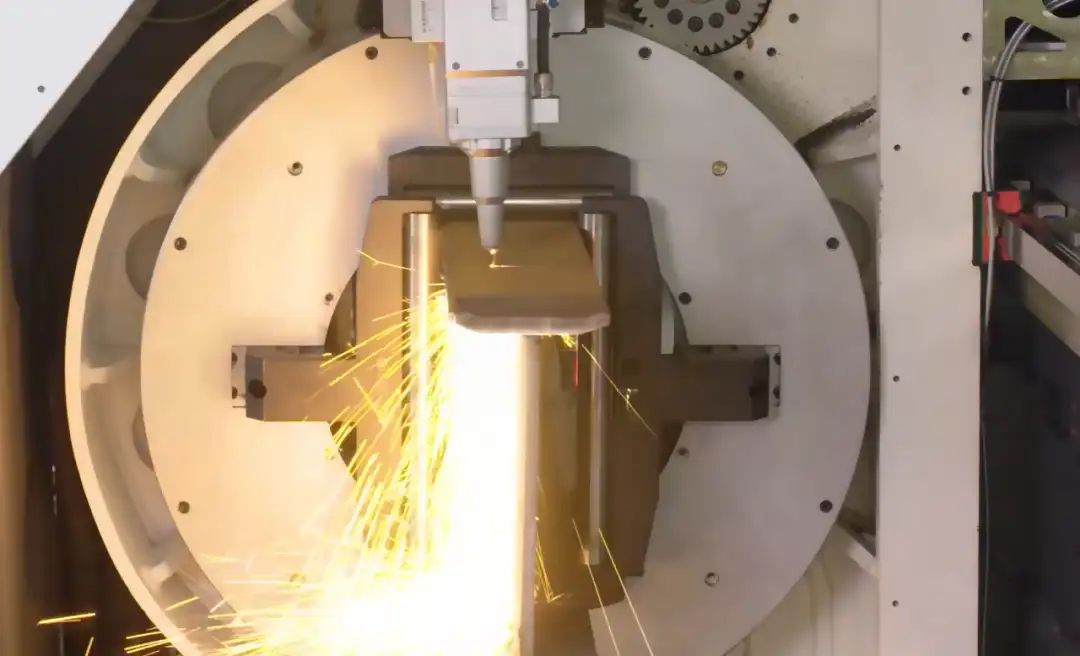

设备应用：激光专业切管机、激光管板一体机、等离子切割设备、焊接设备等各种管类切割加工设备

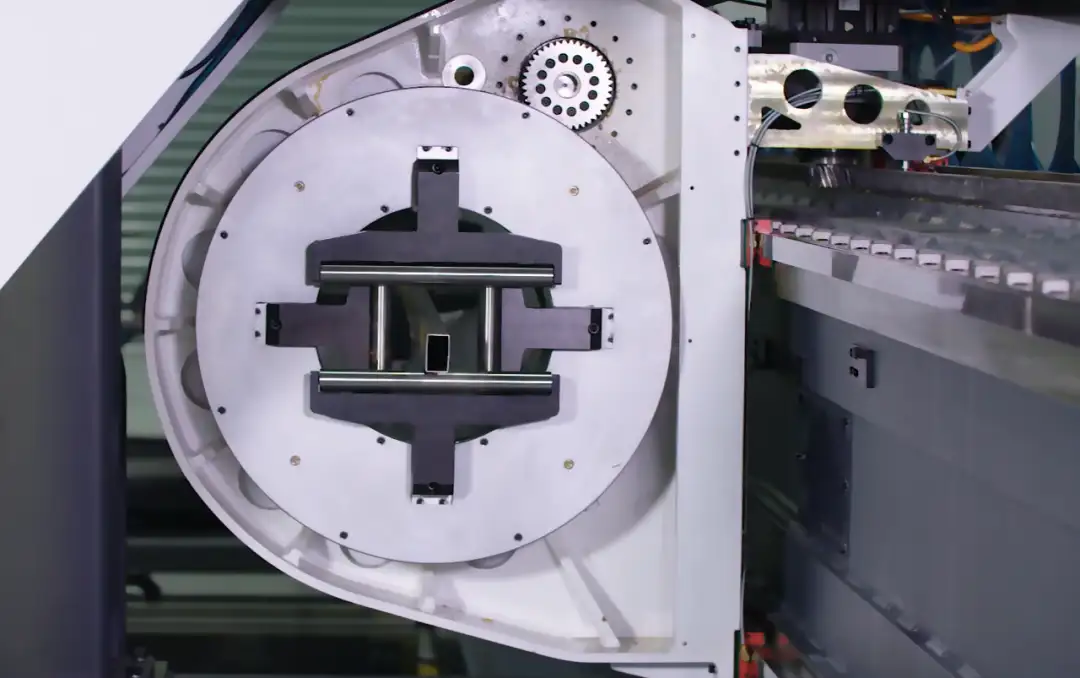

结构组成：电动卡盘主要由4个一体化步进伺服电机控制

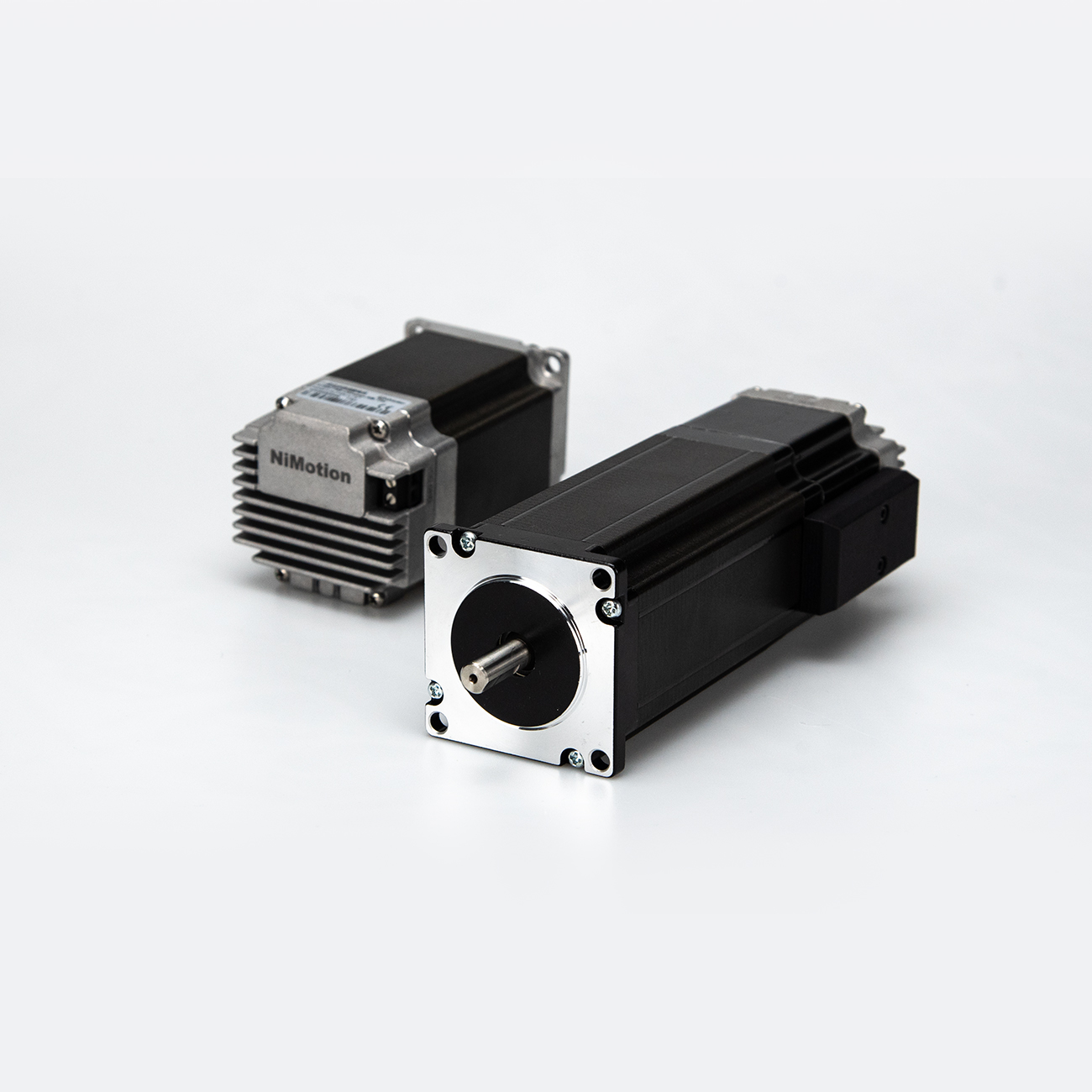

电机型号：STM57B5B

控制方式：转矩控制

控制说明：夹爪先回到初始位置，工件置于设备中心，启动设备，电机进行转矩控制，当电机达到所设置的目标转矩，停止运行。等待加工完成，夹爪回到初始位置。

高集成度提升设备便携性：一体化步进伺服电机集成了步进电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进伺服电机支持CAN/CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进伺服电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进伺服电机具有快速的响应速度。

完善的报警功能：一体化步进伺服机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能，通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。

为了让您获得无与伦比的体验，我们的产品特别提供定制服务。您可以根据您的实际需求和应用，量身打造最适合您的产品。

1.个性化功能增加：您可以根据自己的需要，选择增加特定的功能模块，如更高级的IO模块，这些模块可以增强产品的输入输出能力，使其更加适应复杂的工作环境。

2.外形结构的调整：不同的应用场景可能需要不同的外形设计来确保最佳的使用体验。因此，无论是大小、形状还是颜色，您都可以根据自己的喜好和需求进行定制，让产品更加符合您的审美和使用习惯。

3.通信需求：为了满足您在各种环境下的通信需求，我们的定制服务还包括增加232通信模块等。这些模块可以帮助您的产品与其他设备进行高效、稳定的通信，确保数据的顺畅传输和系统的稳定运行。

我们的定制服务流程非常简单。您只需告诉我们您的需求和应用场景，我们的专业团队就会为您制定最合适的定制方案。在方案确认后，我们会迅速启动生产流程，确保您在最短的时间内获得定制的产品。
