一体式伺服电机在六自由度平台中的应用案例

六自由度平台，是一种能够在三维空间内实现沿X、Y、Z轴平移和绕三轴旋转（俯仰、偏航、滚转）共六个自由度的精密运动机构。其应用范围极为广泛，不仅用于各种训练模拟器（如飞行、舰艇、汽车驾驶模拟）、娱乐设备（动感影院、VR座椅），还深入到精密定位测试（如汽车、飞行器姿态测试、空间对接）和高精度装配加工等领域。传统方案采用分立的伺服驱动器和控制器，导致系统复杂、调试困难、协同性差。而一体式伺服电机（或称驱控一体机）凭借其高度集成、简化设计和卓越性能，正成为驱动此类平台升级换代、实现更高效、稳定运动的关键技术选择。

‌1.设备简介‌

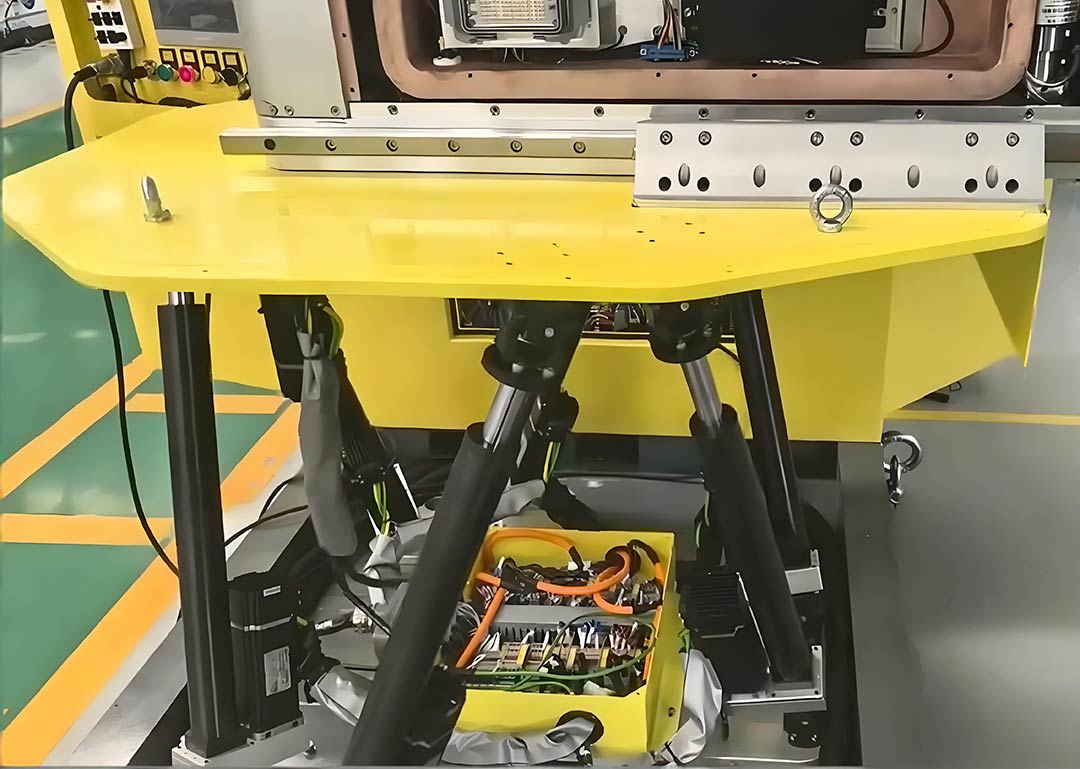

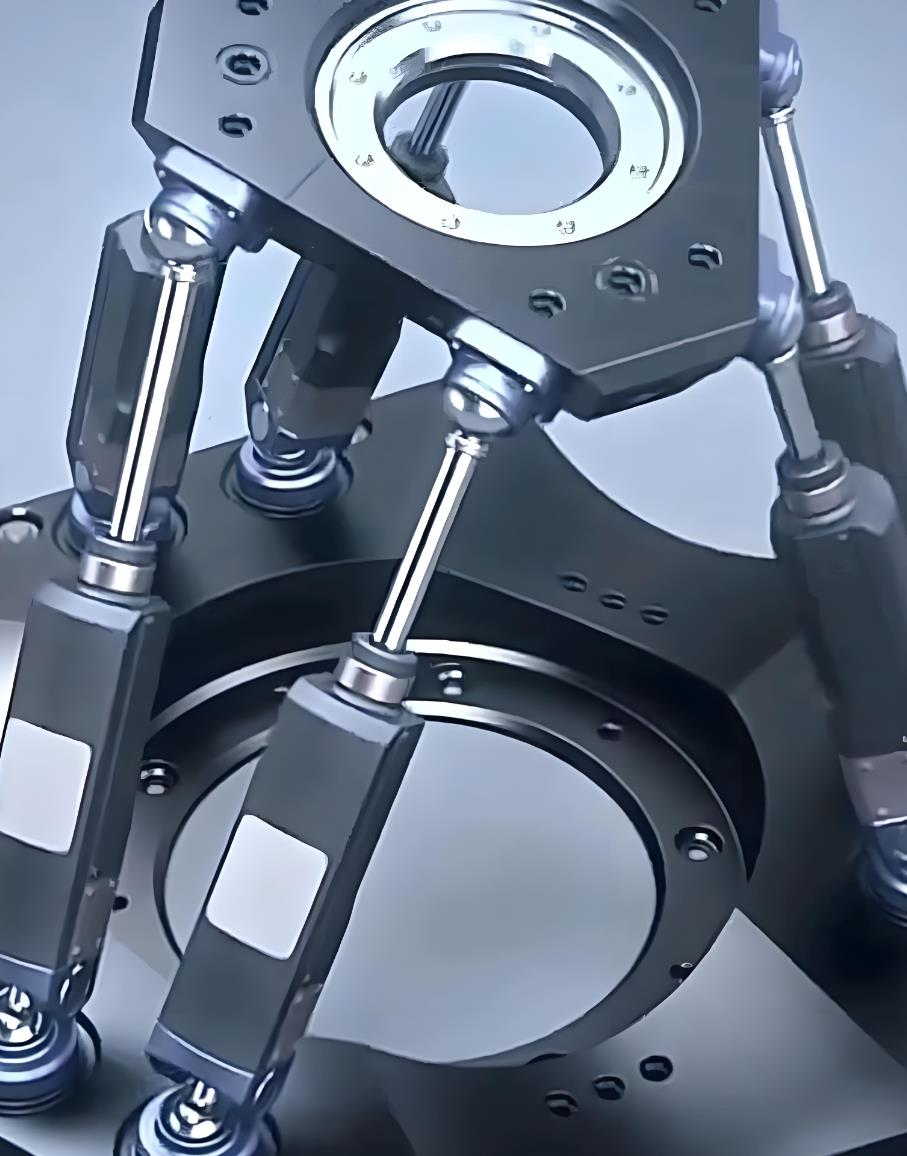

‌六自由度平台/并联机器人‌：该平台由固定基座、活动台以及连接两者的六根可独立伸缩的作动杆（通常为伺服电动缸）构成。通过精确控制六根杆的伸缩量，平台即可合成出复杂的空间六自由度运动。这种全电动平台相比传统液压系统，具有结构紧凑、效率高、维护简单、无油液污染等优势。

---

2.应用方案‌

在并联机器人设备中，选用了PMM6040B一体式伺服电机‌作为核心运动执行单元。单台设备共计使用‌7台‌该型号电机，以满足平台复杂、高速、高精度的运动需求。

在控制策略上，该方案采用了‌CSP（循环同步位置）模式‌。该模式基于高速实时以太网总线通信，能够确保运动控制器对各轴电机的位置指令进行高精度、严格同步的周期性下发。这对于需要极高多轴协同性与动态响应速度的六自由度并联平台而言，是实现平滑、无抖动、高保真运动的关键技术基础。

---

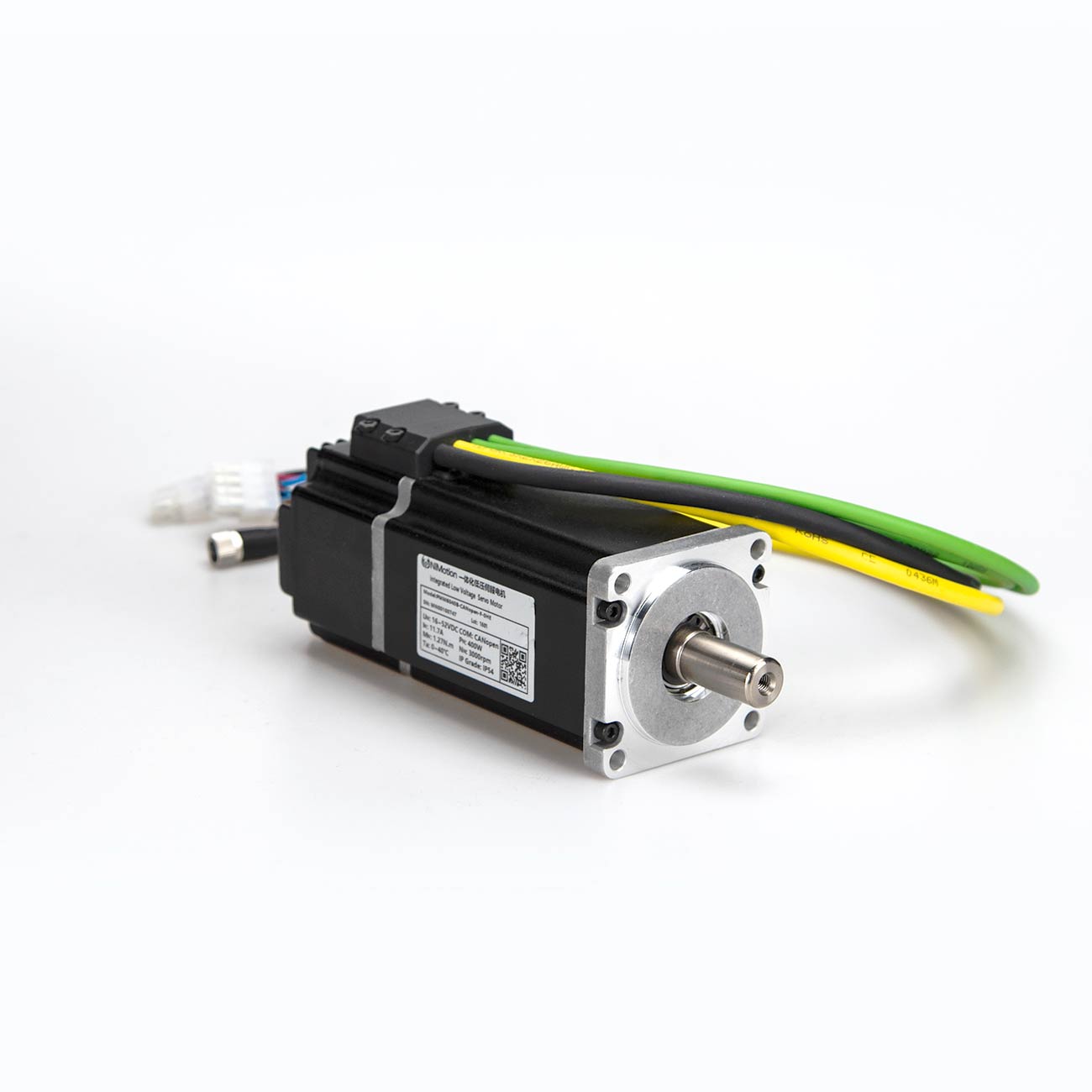

‌3.应用产品‌

4.问题及解决‌

‌1.参数的位置依赖性问题‌：由于并联机器人的特殊结构，其末端负载的惯量会随着平台位姿的变化而发生显著改变。这导致一套固定的伺服PID参数和惯量比设定无法在平台所有工作位置都保持最优的动态性能，在某些特定姿态下可能出现响应迟缓或系统振荡。

解决方案‌：

对于参数适应性问题，虽然完全的自适应调参方案在附件中未明确，但‌CSP控制模式‌与一体式伺服电机集成的硬件平台为精细调试提供了绝佳基础。工程师可以针对平台的不同典型工作区域，进行多组PID参数的寻优和设定，并结合上位机的运动学模型，实现参数的预置或条件切换，以追求全局工作空间内的稳定与性能最优。一体化的设计也使得参数调试和系统优化的流程更加集中和高效。

‌2.特定姿态下的堵转风险‌：当平台运动到负载力矩较大的极端位置时，电机需要输出更大的瞬时扭矩。原参数配置下，伺服系统的过载能力不足以应对这些峰值负载，导致电机在特定位置发生堵转报警，影响动作的连续性和设备可靠性。‌

解决方案‌：

‌启用强劲过载能力‌：针对堵转问题，充分利用了PMM6040B一体式伺服电机的硬件潜力。通过参数配置，成功‌开启了电机的2倍过载能力‌。这一措施显著提升了系统应对瞬时高峰值扭矩需求的能力，确保了在复杂工况和快速动态变化中，电机输出稳定有力，从根本上解决了因扭矩不足导致的堵转停机问题。

---

5.总结

一体式伺服电机通过其颠覆性的集成设计、卓越的动力性能与先进的控制能力，不仅有效解决了六自由度平台应用中的传统工程难题，更为并联机器人、运动模拟平台等装备向更高性能、更易部署、更智能化方向发展提供了强强大的核心驱动力。

---

【一体化电机优势】

高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。

完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。

---
