一体式丝杆电机在医疗注射器的应用案例
随着医疗设备精密化与智能化发展，注射器作为药物输送的关键设备，对运动控制的精准度、可靠性及响应速度提出了更高要求。传统电机在微量化给药场景中易出现定位偏差、稳定性不足等问题。一体式步进伺服电机凭借高精度定位与闭环控制能力，逐步成为医疗注射器理想驱动解决方案。

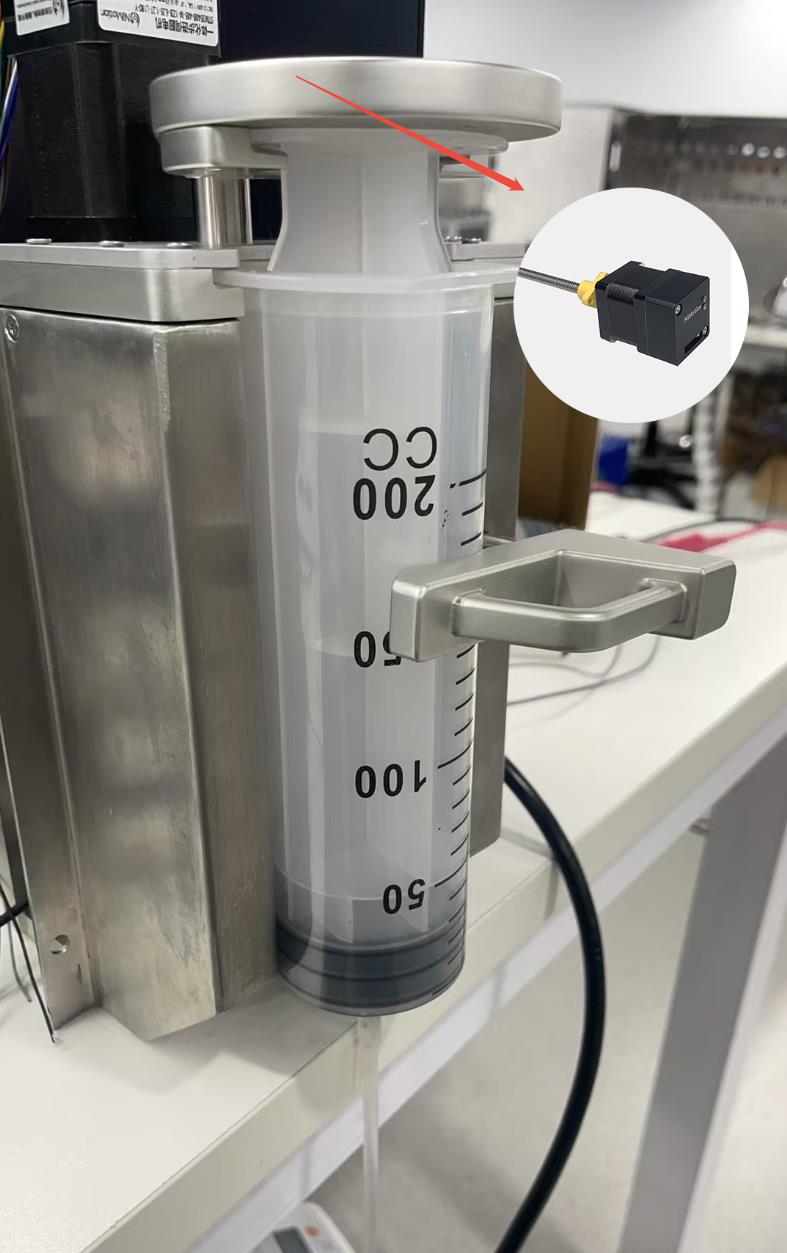

1.设备简介
设备名称：医疗注射器
核心部件：一体式丝杆步进伺服电机（型号：STM3548B-485-M-1ZB-6.35-1.27-L180-Y）
功能特性：
支持原点回零模式与轮廓位置模式，确保重复定位精度；
紧凑型结构适配医疗设备空间限制；
单台设备配置1台电机，满足高集成化需求。
2.应用方案
1. 运动控制设计
模式切换逻辑：设备启动后优先进入原点回零模式，通过传感器确认零点位置，随后自动切换至轮廓位置模式执行精准位移。
控制优化：电机与控制器集成通信，实时反馈位置数据，避免累计误差。
2. 系统集成
电机直接驱动注射器推杆，减少中间传动部件，提升效率与可靠性；
485通信接口实现与上位机数据交互，支持远程参数调整与状态监控。

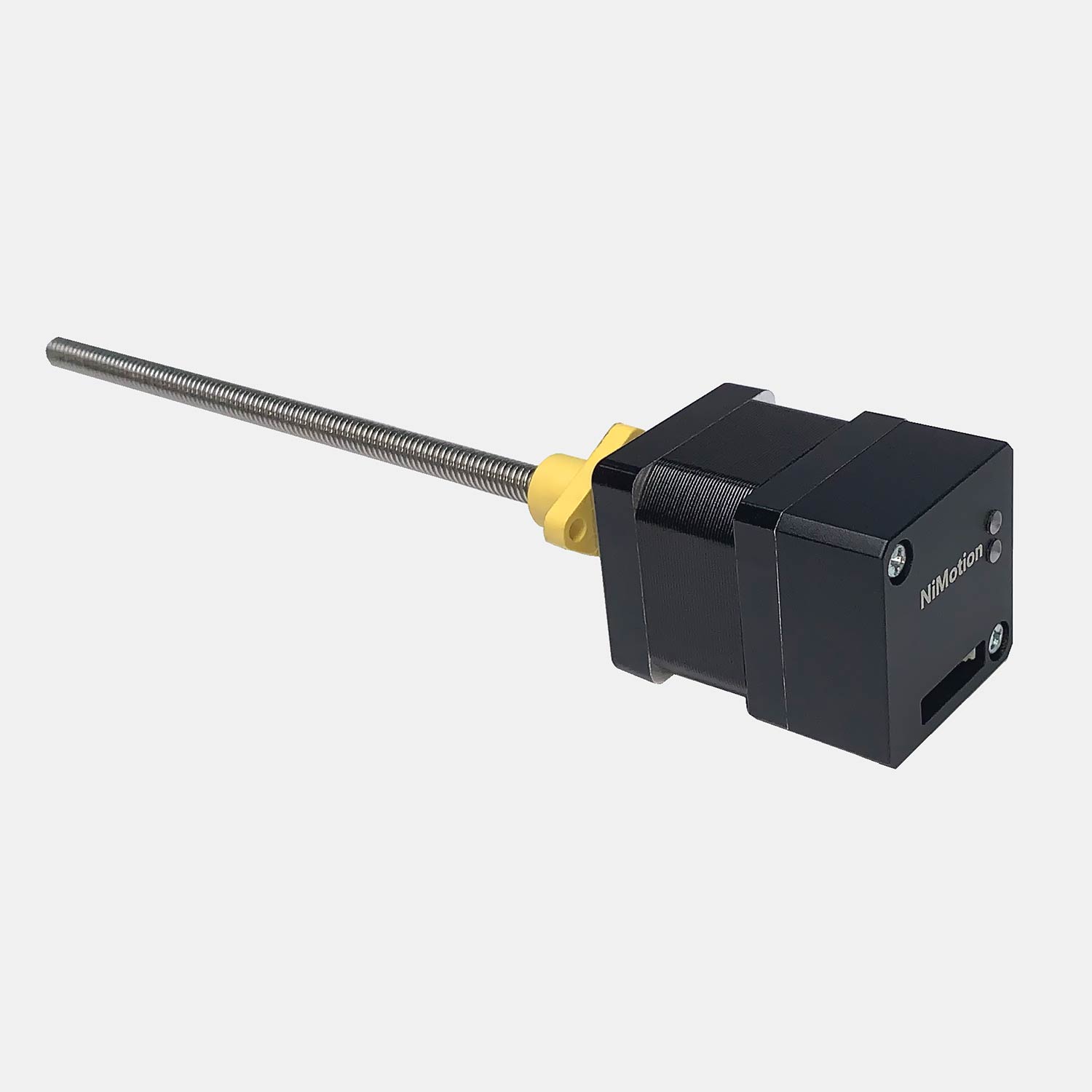

3.应用产品
产品型号：STM3548B-485-M-1ZB-6.35-1.27-L180-Y
技术参数：
步进角精度：±5弧分；
通讯接口：RS-485；
额定扭矩：1.27 N·m；
轴长：180 mm。
4.问题及解决
挑战：客户在调试过程中因未正确使用原点回零模式，导致设备无法定位零点，影响注射精度。
根本原因：
回零模式参数配置错误；
传感器接线异常，未能触发零位信号。
解决方案：
1.规范操作流程：
上电后强制执行原点回零，通过传感器确认零位后再切换至位置模式；
校验接线方案，确保信号传输稳定性。
2.技术优化：
在控制程序中增加零位校验逻辑，避免无效位移；
提供图形化调试工具，辅助客户实时监测电机状态。
5.总结概要
一体式步进伺服电机通过高精度定位与智能模式切换，显著提升了医疗注射器的给药准确性与操作稳定性。本案例中，针对零点丢失问题的解决方案体现了闭环控制与流程规范的重要性。未来，该技术可进一步拓展至微量注射泵、自动化配药设备等场景，助力医疗设备智能化升级。
【一体化电机优势】
高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。
灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。
高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。
多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。
高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。
完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
