一体化电机中限功率功能如何设置

一、功能及注意事项



(1)功能说明：限功率功能保证电机的输出功率不超过额定功率，使电机持续稳定运行。此文档说明电机使用限功率功能的方法。

(2)注意事项：具体以实际情况为准。

二、功能设置介绍

(1)当 H2000-24(H0082)的 bit0-bit14 为 0 时，表示不开启限功率功能；

(2)当 H2000-24(H0082)的 bit0-bit14≠0 时，表示开启限功率功能，其数值设为低速时 1 倍额定电流所能输出的扭矩值;

(3)额定功率 H2000-08(H0064)的设定值为限功率开启后所能输出的最大功率;

(4)H2000-24(H0082)最高位（bit15）表示是否开启限功率报警功能，0 为关闭，1 为开启; 开启后，在限功率状态下，电机会报限功率故障。出厂默认关闭限功率报警功能。

三、举例

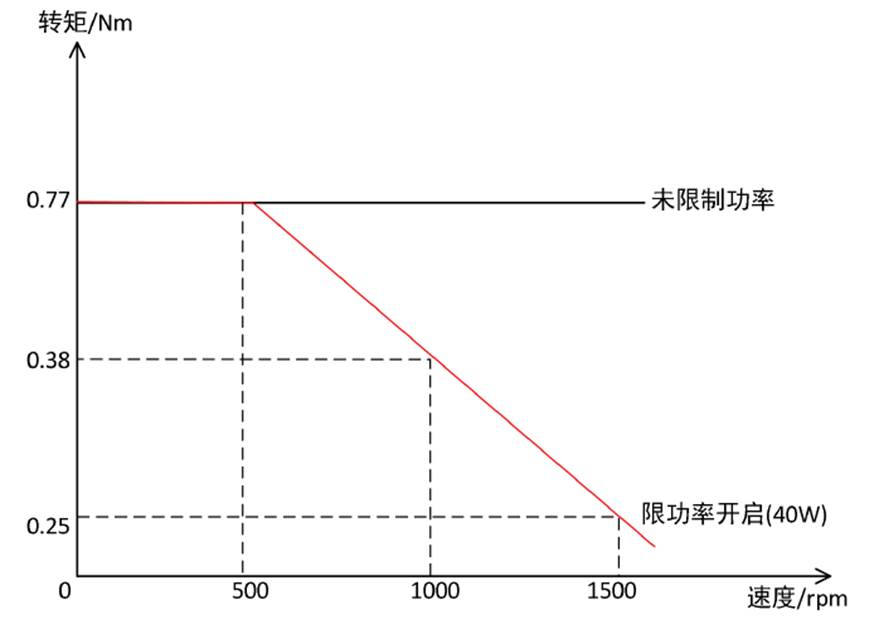

如设定限功率 40W，设置对象字典中 H2000-08(H0064)=4(表示 40W)；如果实测矩频曲线中 1 倍额定电流输出的转矩值 0.77Nm(可参考特性中 100rpm 附近的转矩值)，则将 H2000-24(H0082)=77(表示

0.77Nm)，这样电机已经开启了限定功率 40W 的功能。



若此时要开启限功率报警，需设置 H2000-24(H0082)=32845（1000 0000 0100 1101），电机会在限功

率状态下，进行限功率报警。
