【科普】直齿行星减速机选型说明

选用减速机应考虑其结构类型、安装形式、承载能力、输出转速、工作条件等因素。

本文中所列出的减速机的承载能力，是在额定转速下，每天工作10小时， 每小时启动数少于10次，平稳无冲击的条件下得出的。

当实际的工况与上述条件不相符时，需要计算实际需要的承载能力，以准确地选出适合自身需求的减速机。

一、常规选型

1.确定使用系数(fs)

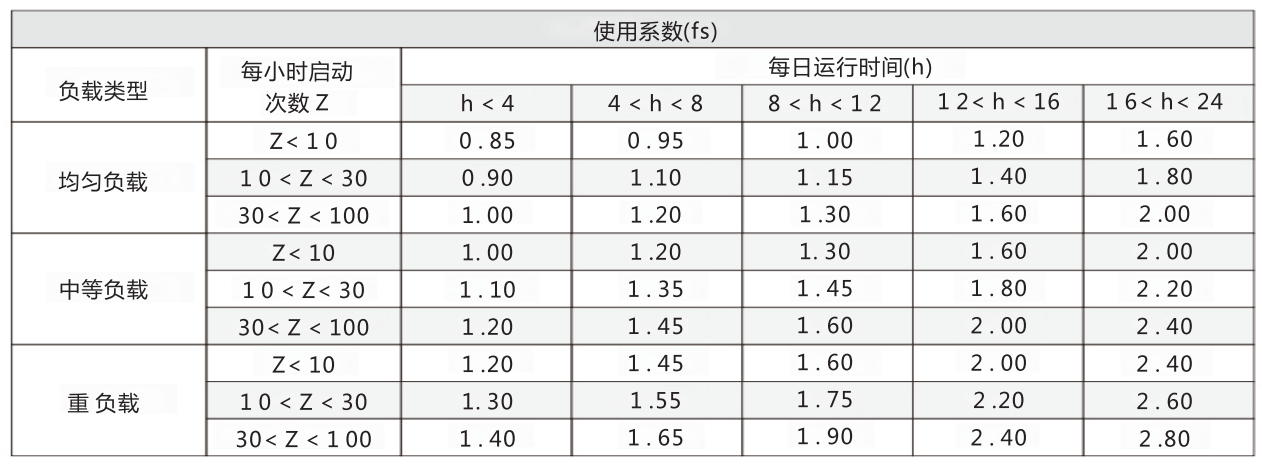

请根据负载类型/每小时启停次数和预期工作寿命从下表中选择出正确的使用系数(fs)

2.求计算用扭矩(Tc)

请根据所需扭矩Tc，求出计算用扭矩Tc，计算公式为Tc=Tz xfs

3.求传动比(i)

由所要求的输出转速 n2和 输入转速n，求得，

4.确定减速机型号

在确定了计算用扭矩T.和传动比i后，就可以通过这两个参数，从减速机样板目录中的额定参数表中，选择传动比i和额定扭矩T， 最接近计算值的减速机型号。但所选减速机额定扭矩T，必须要大于计算用扭 矩T。，即T，>T。

5.检查减速机接口

减速机的型号选定后，还需要检査它的输 入、输出与安装部位的连结尺寸是否符合实际要求。如果样本中减速机的接口与要安装IEC电机接口不适用，请把电机的型号和制 造商名称提供给我 们，交由我司技术人员代为处理。

二、高要求选型

如果对减速机的使用有很高可靠度要求，可以按照以下方式对减速机进行选型

1.确定使用系数(f)

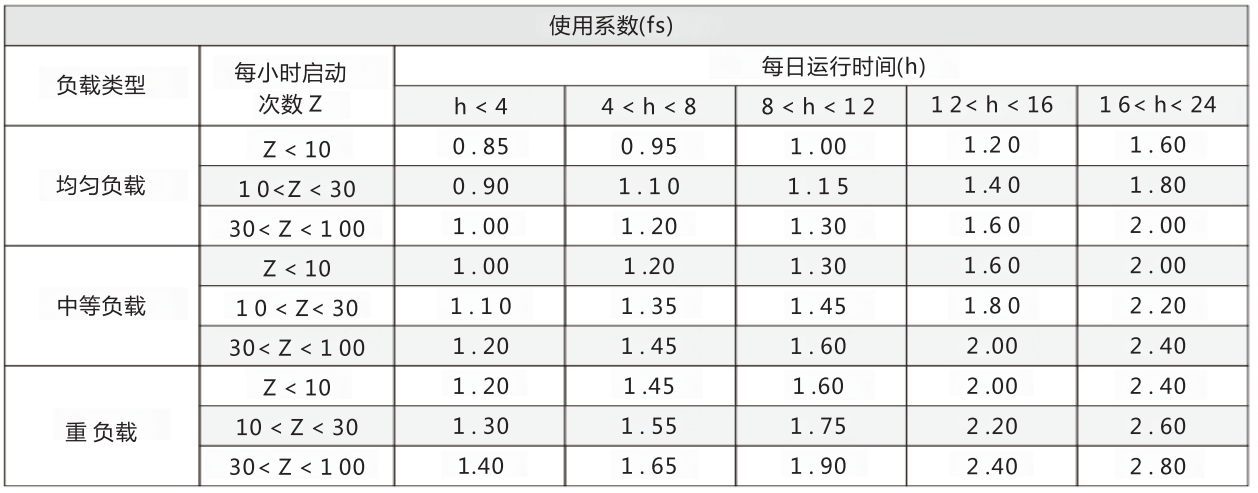

请根据负载类型、每 小时启停次数和预期工作寿命从下表中选择出正确的使用系数(f)

2.安全系数

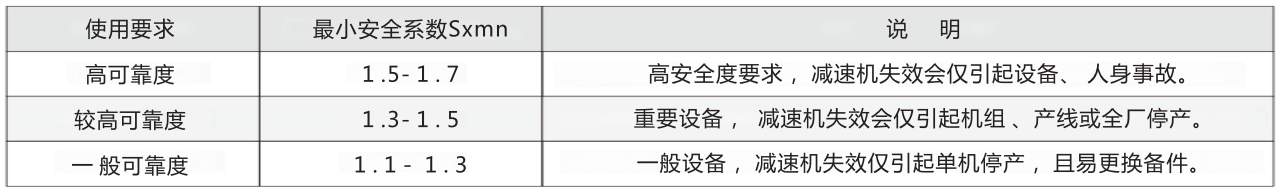

对于大功率，大转矩的减速机，我们选型时还应该加入安全系数(S，)的考量，以增加设备的可靠性

3.求计算用扭矩(T。)

请根据所需扭矩T，求出计算用扭矩T.，计算公式 为T.=Tzxf，xS

4.求传动比(i)

由所要求的输出转速n2和输入转速n，求得 公式为i="

5.确定减速机型号

在确定了计算用扭矩T.和传动比i后，就可以通过这两个参数，从减速机样板目录中的额定参数表中，选择传动比i和额定扭矩T，最接近计算值的减速机型号。但所选减速机额定扭矩T，必须要大于计算用扭 矩TCZ即T，之T.2

6.检查减速机接口

减速机的型 号选定后，还需要检査它的输入、输出与安装部位的连结尺寸是否符合实际要求。如果样本中减速机的接口与要安装IEC电机接口不适用，请把电机的型号和制造商名称提供给我们，交由我司技术人员代为处理。

---
