NiMStudio 软件查看DI信号反馈

一、功能及注意事项

(1) 功能说明：此文档用来演示如何使用 NiMStudio 软件如何查看DI信号反馈。

(2) 注意事项：此文档演示的是查看我司步进伺服/无刷/伺服电机DI反馈的两种方法。

二、使用方法介绍

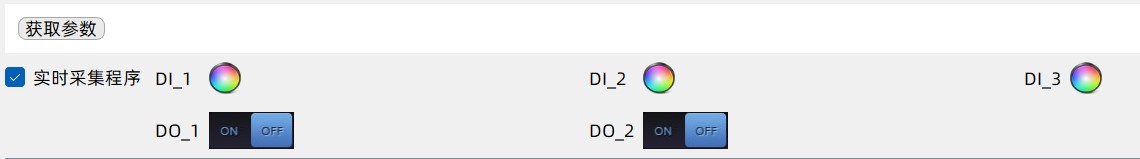

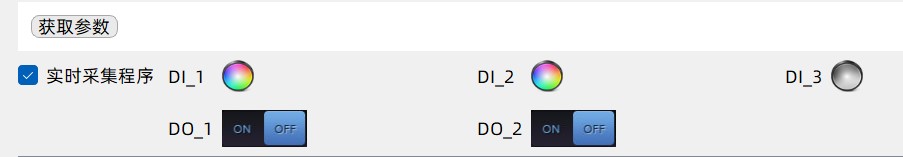

(1)“硬件配置”界面， 进入“IO配置”界面，勾上“实时采集程序”，即可查看DI实时反馈，DI指示灯亮对应逻辑1（高电平），灯灭对应逻辑0（低电平）

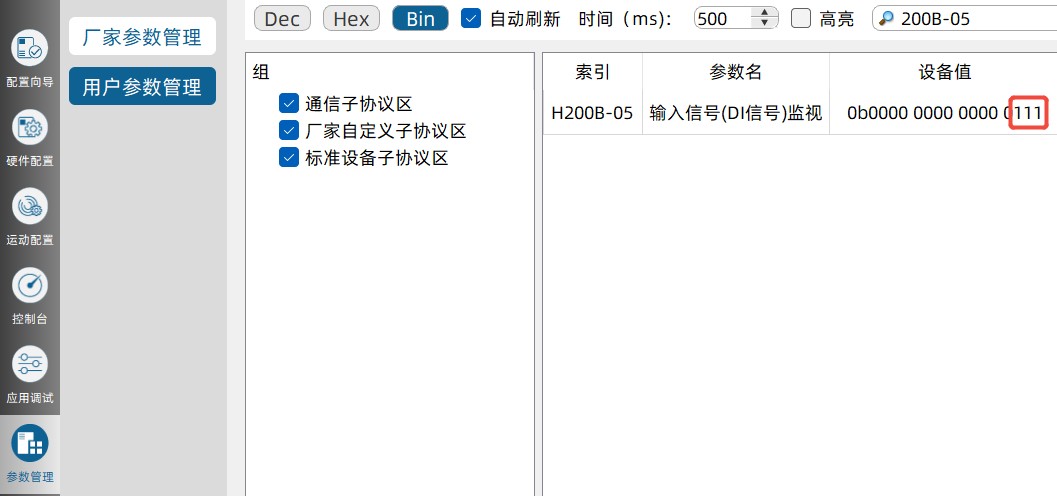

(2) “参数管理”-“用户参数管理”界面，勾上子协议区，勾上“自动刷新”，搜索框输入“200B-05 ”，点击“Bin”，换算成二进制，从右到左分别对应第0-15位，第0-2位分别对应DI1-DI3的反馈。
