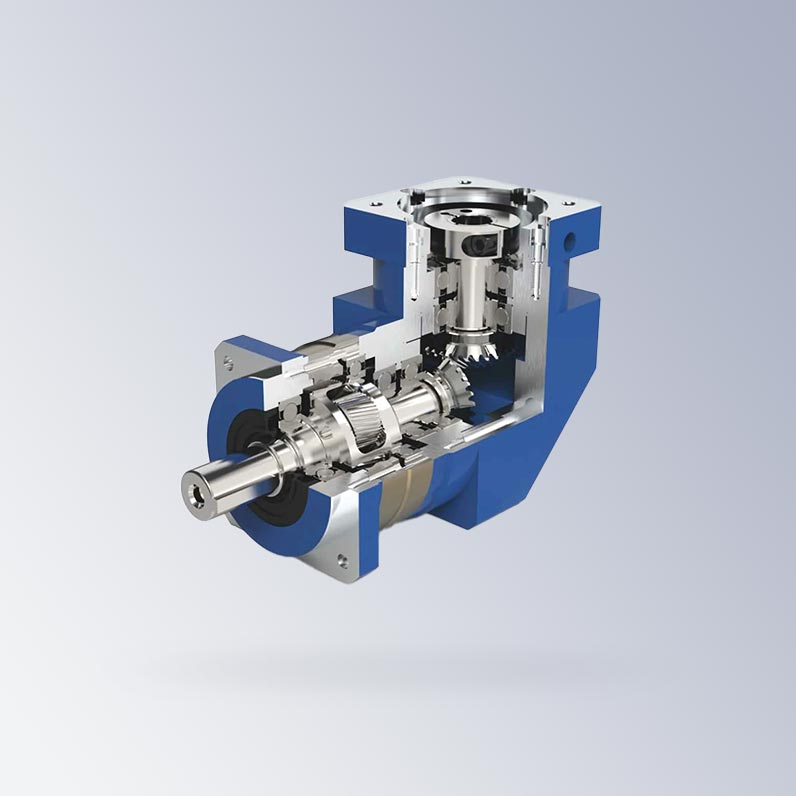

PNR60系列斜齿行星减速机

● 斜齿笼状结构

● 低噪音、高转速、高转矩、低间隙、高效率、高稳定性

● 频繁启停/正反转



PNR系列为高精度斜齿行星减速机，采用斜齿齿轮传动，经渗碳淬火处理，齿向齿廓修形处理，确保运行低噪音、平稳，承载能力较直齿提高20%，整体式输出轴，行星轮两端轴承支撑，实现高精度、强度。可适配本司一体化电机，欢迎咨询！
立即咨询

  一、命名规则

PNR ①
60 ②
F ③
-
L1 ④
-
5 ⑤
-
S2 ⑥
-
P2 ⑦
-
F ⑧

① 系列号 PNR标准型
② 适配电机基座 适用60mm电机基座
③ 产品形态 F（同轴方法兰），Y（同轴圆法兰），XF（同轴方法兰），LF（直接方法兰），LY（直角圆法兰），GH（同轴盘式输出），LGH（直角盘式输出）
④ 级数 L1：一级，L2：二级
⑤ 减速比 详情参阅内页
⑥ 输出方式 S1（实心轴，无键槽），S2（标准品，有键槽），K（输出为孔），缺省（盘式输出）
⑦ 背隙 P0（高精度背隙），P1（精密背隙），P2（普通背隙）
⑧ 版本 F内部定义

二、减速机性能参数

性能参数
 产品形态F 产品形态Y 产品形态XF 产品形态LF 产品形态LY 产品形态GH 产品形态LGH 减速比 级数
额定输出扭矩 (N·m) 35 35 55 35 35 - - 3 L1
45 45 65 45 45 45 45 4
44 44 60 44 44 44 44 5
40 40 50 40 40 40 40 7
22 22 42 22 22 22 22 10
- - - 35 - - - 12 L2
35 35 55 - 35 - - 15
45 45 65 45 45 45 45 16
45 45 65 45 45 45 45 20
44 44 60 44 44 44 44 25
45 45 65 45 45 45 45 28
35 35 55 35 35 - - 30
44 44 60 44 44 44 44 35
45 45 65 45 45 45 45 40
44 44 60 44 44 44 44 50
40 40 50 40 40 40 10 70
22 22 35 22 22 22 22 100
故障停止扭矩 N·m 2倍额定输出扭矩
额定输入转速 rpm 3000 3000 3000 3000 3000 3000 3000
最大输入转速 rpm 6000 6000 6000 6000 6000 6000 6000
最大径向负载 N 920 920 1500 920 920 550 550
最大轴向负载 N 630 630 760 630 630 375 375
满载效率 % 98 98 98 98 98 98 98   L1
96 96 96 96 96 96 96   L2
回程间隙   ≤5 ≤5 ≤5 ≤7 ≤7 ≤5 ≤7   L1
≤7 ≤7 ≤7 ≤10 ≤10 ≤7 ≤10   L2
噪音 dB ≤60 ≤60 ≤60 ≤60 ≤60 ≤60 ≤60
防护等级 IP IP65 IP65 IP65 IP65 IP65 IP65 IP65
使用寿命 h 20000 20000 20000 20000 20000 20000 20000
润滑   长效润滑
重量 kg 1.1 1.1 1.5 2.1 2.1 1.2 2.3   L1
1.6 1.6 2.0 2.6 2.6 1.7 2.8   L2
转动惯量 kg·cm2 0.22 0.22 0.22 0.39 0.39 - - 3 L1
0.17 0.17 0.17 0.34 0.34 018 0.34 4
0.16 0.16 0.16 0.31 0.32 0.17 0.32 5
0.14 0.14 0.14 0.31 0.31 0.15 0.31 7
0.14 0.14 0.14 0.30 0.31 0.14 0.30 10
- - - 0.11 - - - 12 L2
0.14 0.14 0.14 0.11 0.11 - - 15
0.14 0.14 0.14 0.12 0.12 0.14 0.12 16
0.13 0.13 0.13 0.11 0.11 0.14 0.11 20
0.13 0.13 0.13 0.11 0.11 0.13 0.11 25
0.14 0.14 0.14 0.12 0.12 0.14 0.12 28
0.13 0.13 0.13 0.10 0.10 - - 30
0.13 0.13 0.13 0.11 0.11 0.13 0.11 35
0.13 0.13 0.13 0.10 0.10 0.13 0.10 40
0.13 0.13 0.13 0.10 0.10 0.13 0.10 50
0.13 0.13 0.13 0.10 0.10 0.13 0.10 70
0.13 0.13 0.13 0.10 0.10 0.13 0.10 100

注：数据为“-”代表此产品形态无对应减速比或暂无数据
