一、命名规则
NPL ①
F ②
XX ③
-
L1 ④
-
(A) ⑤
-
20 ⑥
-
002 ⑦
-
YT ⑧
-
14 ⑨
| ① | NPL：同轴减速机、NZPL：直角减速机 |
| ② | E：圆法兰、F：方法兰、FK：方法兰孔输出 |
| ③ | XX：电机基座规格(57/86/40/60/80) |
| ④ | L1：一级，L2：二级，L3：三级 |
| ⑤ | （A）：减速比（详情参阅详细规格和图纸） |
| ⑥ | 输出轴径（详情参阅内页和图纸） |
| ⑦ | 连接法兰编号（详情参阅内页和图纸） |
| ⑧ | YT:一体法兰、FT分体法兰（详情参阅内页和图纸） |
| ⑨ | 电机输入轴径（详情参阅内页和图纸） |
二、示例型号

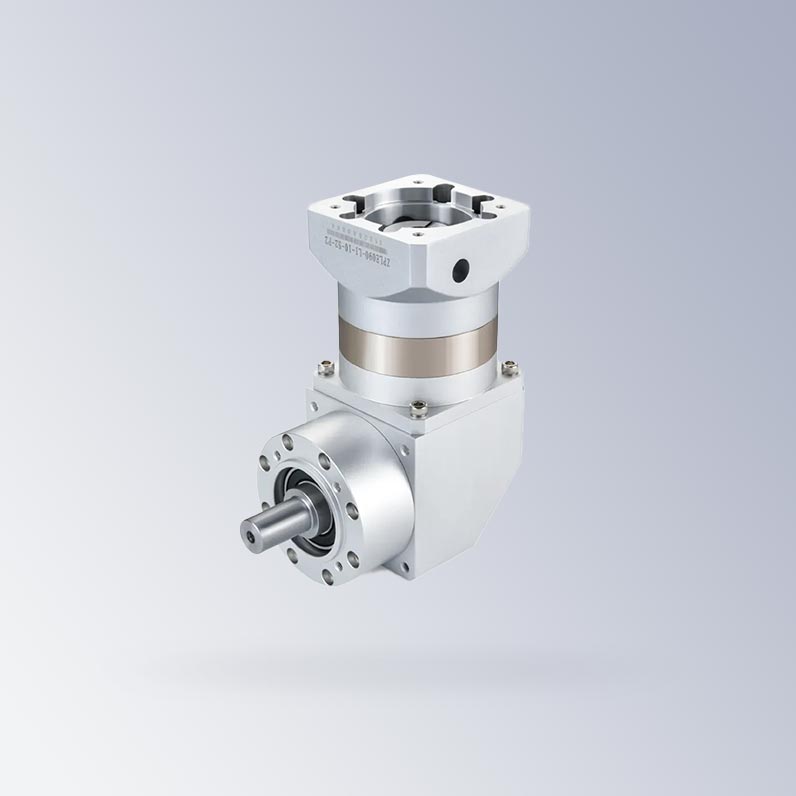

NZPLE 057 - L1 - （3） - 14 - 003 - YT - 8
三、技术规格
| 型号 | 级数 | 减速比 | NZPLE057 | NZPLE086 |
| 额定输出扭矩(N·m) | 1 | 3 | 16.5 | 60 |
| 4 | 27 | 86 | ||
| 5 | 27 | 94.5 | ||
| 7 | 19.5 | 64 | ||
| 10 | 8.5 | 39.5 | ||
| 2 | 12 | - | 96 | |
| 15 | - | 96 | ||
| 16 | - | 96 | ||
| 20 | - | 96 | ||
| 25 | - | 105.5 | ||
| 28(32) | - | 96 | ||
| 35 | - | 105.5 | ||
| 40 | - | 96 | ||
| 50(64) | - | 105.5 | ||
| 70 | - | 71.5 | ||
| 转动惯量(kg·cm2) | 1 | 3 | 0.107 | 0.4 |
| 4 | 0.094 | 0.309 | ||
| 5 | 0.092 | 0.291 | ||
| 7 | 0.091 | 0.285 | ||
| 10 | 0.091 | 0.283 | ||
| 2 | 12 | - | 0.400 | |
| 15 | - | 0.400 | ||
| 16 | - | 0.309 | ||
| 20 | - | 0.291 | ||
| 25 | - | 0.291 | ||
| 28(32) | - | 0.285 | ||
| 35 | - | 0.285 | ||
| 40 | - | 0.283 | ||
| 50(64) | - | 0.283 | ||
| 70 | - | 0.283 | ||
| 故障停止扭矩(N·m) | 2倍额定输出扭矩 | |||
| 额定输入转速(rpm) | 3000 | 3000 | ||
| 最大输入转速(rpm) | 6000 | 6000 | ||
| 最大径向负载(N) | 605 | 1270 | ||
| 最大轴向负载(N) | 490 | 1100 | ||
| 效率(%) | ＞90 | |||
| 噪音(dB) | 60 | 65 | ||
| 使用寿命(h) | 20000 | |||
| 润滑方式 | 合成油脂润滑 | |||
| 重量(kg) | 1 | 2.2 | 4.7 | |
| 2 | - | 5.3 | ||
注：数据为“-”代表此产品形态无对应减速比或暂无数据
