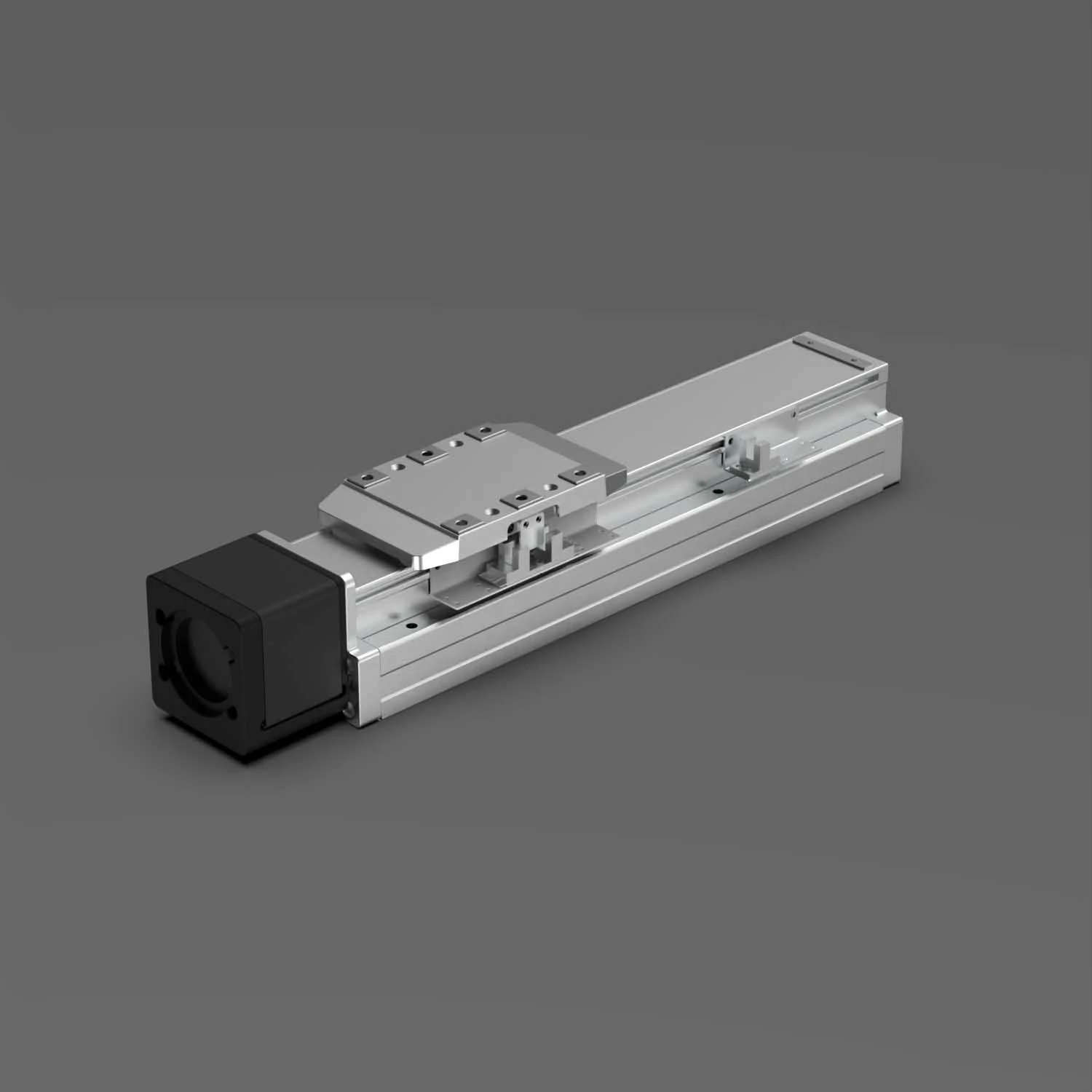

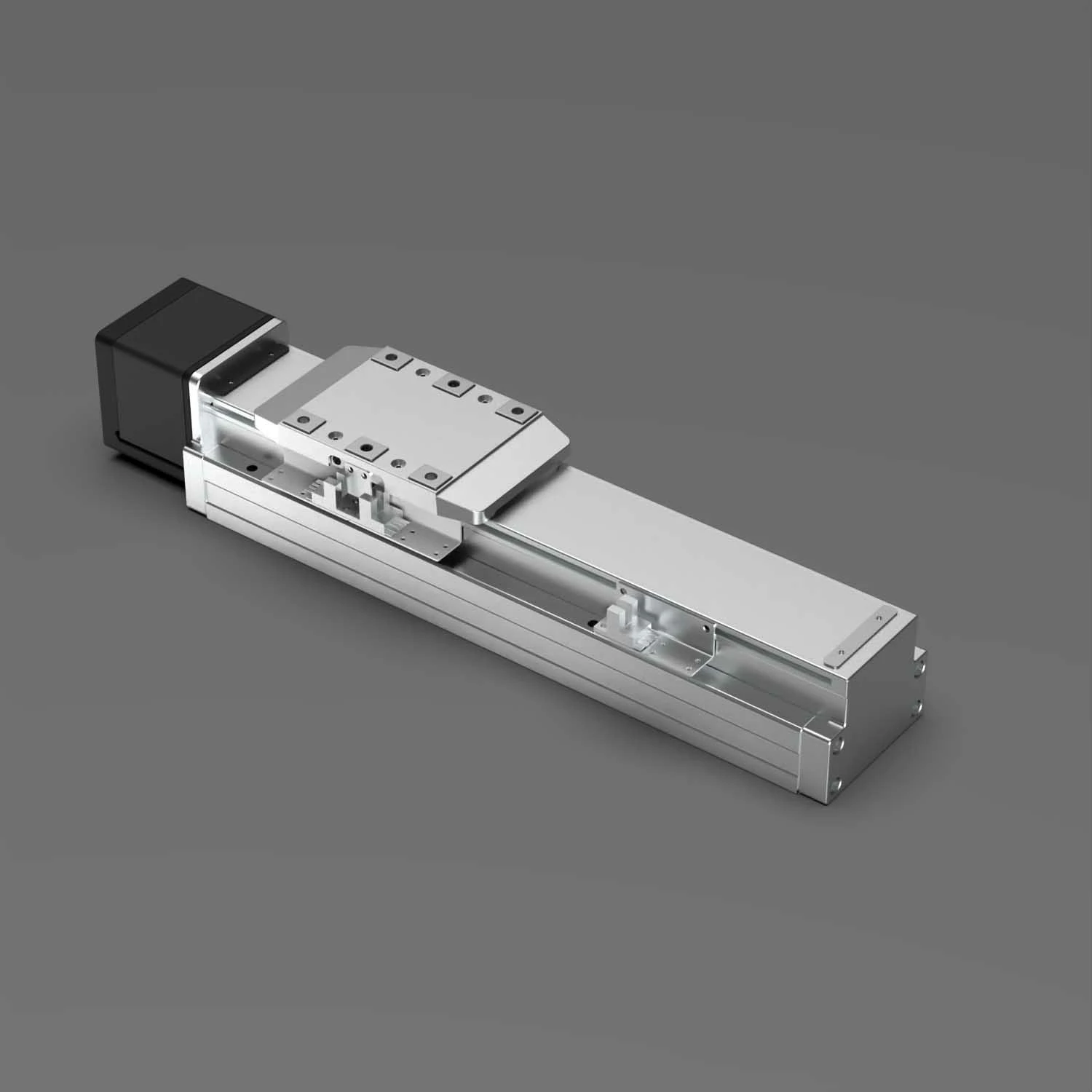

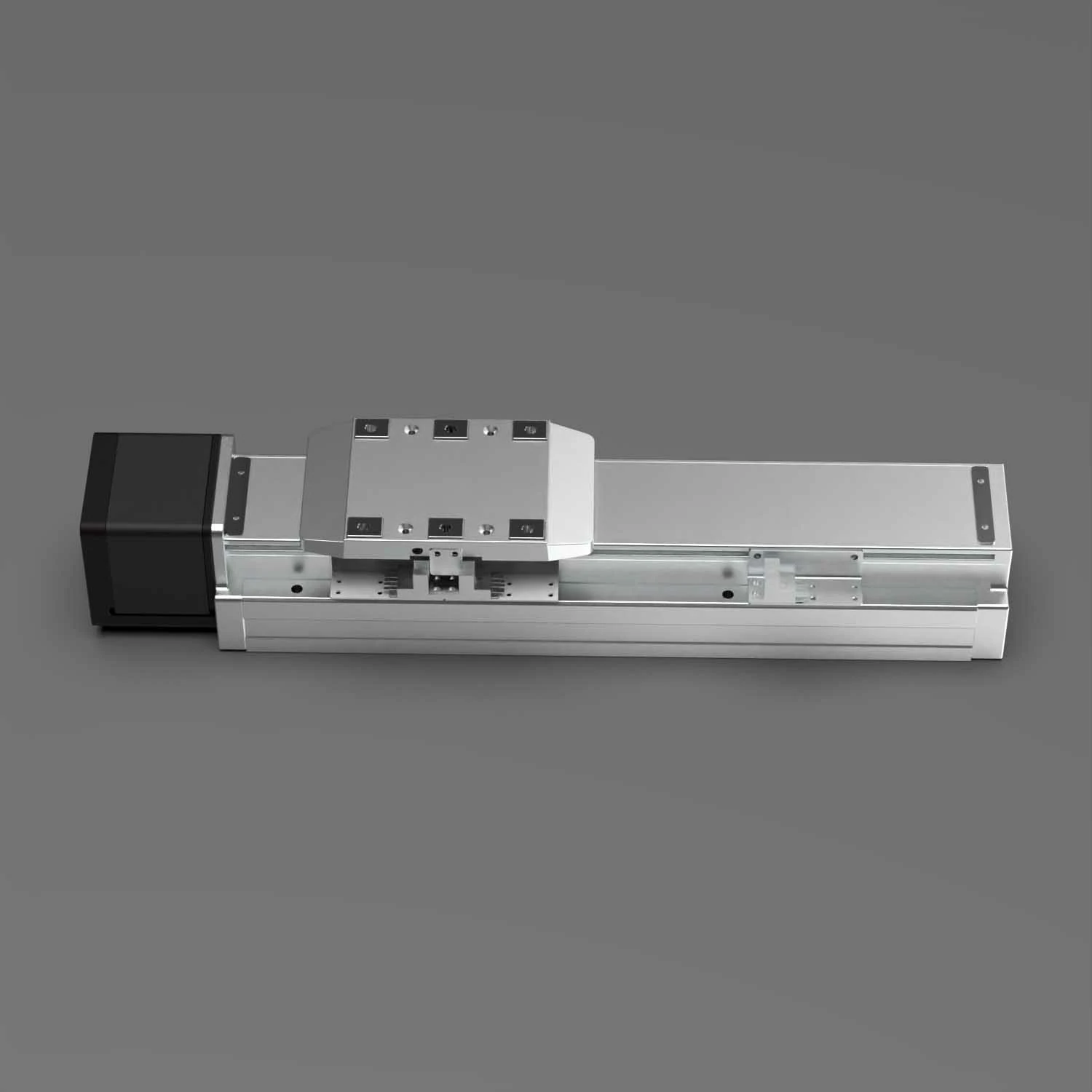

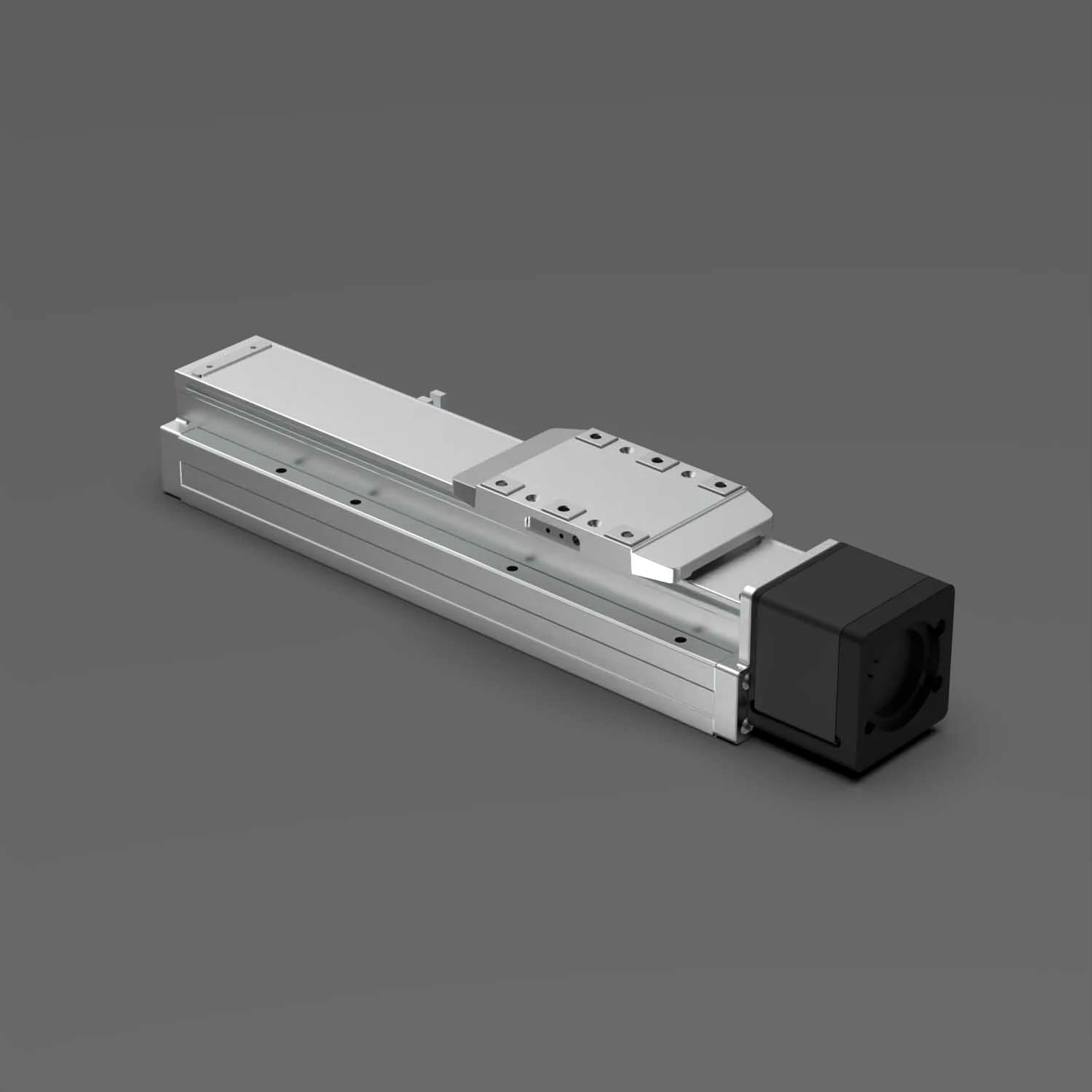

一、命名规则
KTH8
①
-
L5
②
-
100
③
-
BC
④
-
M20B
⑤
-
C
⑥
4
⑦
| ① | 本体型号 |
| ② | 螺杆导程：05——05mm；10——10mm；20——20mm |
| ③ | 行程：100——100mm |
| ④ | 电机位置：BC——直连；BM——下折；BL——左折；BR——右折 |
| ⑤ | 电机规格：20——200W伺服；B——制动器 |
| ⑥ | 原点感应器规格 |
| ⑦ | 感应开关数量 |
二、技术规格
| 型号 | KTH8-L5-M20 | KTH8-L10-M20 | KTH8-L20-M20 | |
| 适配电机 | PMM60系列一体化伺服电机 | |||
| 重复定位精度(mm) | ±0.005 | |||
| 螺杆导程(mm) | 5 | 10 | 20 | |
| 最大速度(mm/s) | 250 | 500 | 1000 | |
| 最大负载(kg) | 水平 | 50 | 30 | 18 |
| 垂直 | 15 | 8 | 3 | |
| 推力(N) | 683/1388 | 341/694 | 174/347 | |
| 标准行程(mm) | 50~1050mm/50间隔 | |||
| 动态容许力矩(N·m) |
MP：318N·m；MY：315N·m；MR：626N·m |
|||
| 滚珠螺杆直径(mm) | Φ16 | |||
| 联轴器(mm) | 10×11(14) / 10×14 | |||
| 原点感应器 |
EE-SX674(NPN)
EE-SX674(PNP) |
|||
