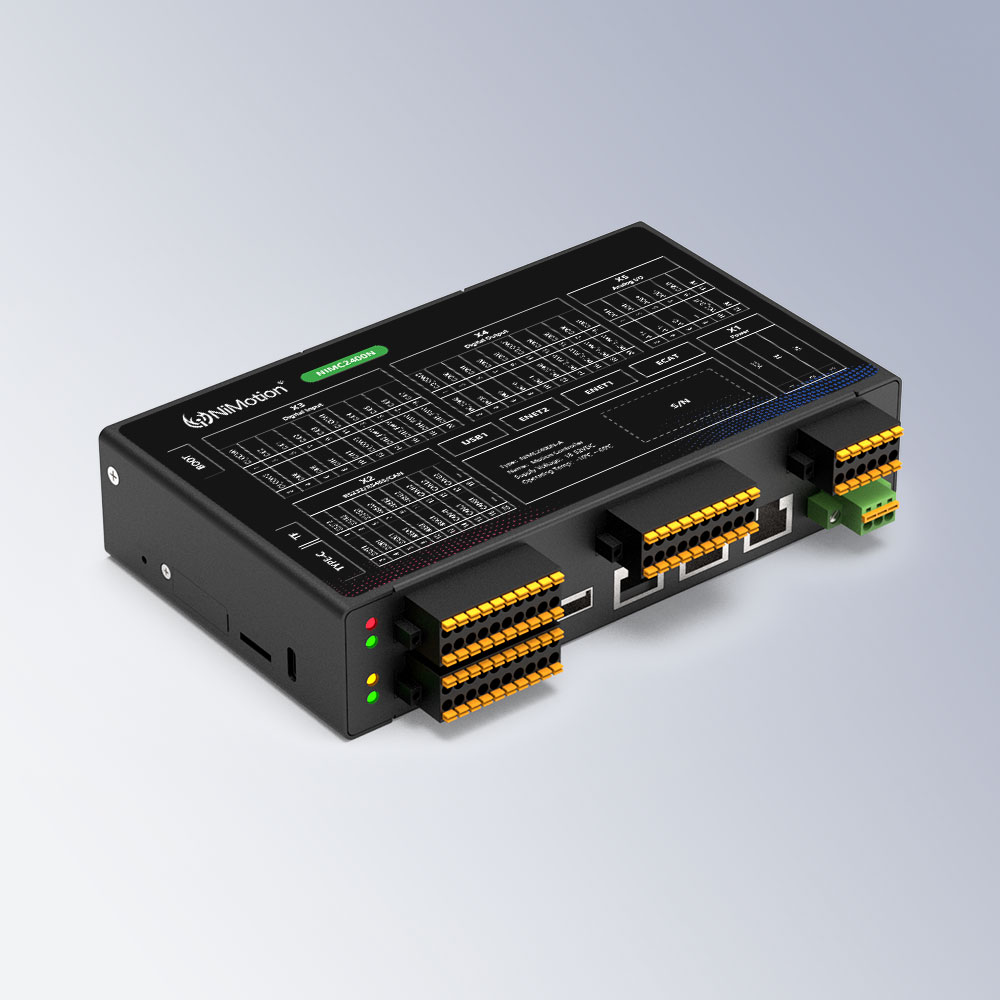

NIMC2400N-A系列运动控制器
✔️立迈胜NIMC2400N系列运动控制器专为工业自动化设计，搭载高性能Cortex-A55四核芯片，主频达2GHz，配备2GB LPDDR4内存和16GB eMMC存储，确保强大的数据处理能力。
✔️该控制器支持IEC61131-3标准，兼容SFC、FBD、ST、LD等多种编程语言，实现灵活的混合编程。内置的运动控制函数库涵盖电子齿轮、电子凸轮、虚轴等，满足高精度控制需求。
✔️NIMC2400N系列提供全面的通信接口，包括3路千兆以太网口（一路专用于EtherCAT）、2路RS232、2路隔离RS485和2路隔离CAN口，支持与多种工业设备的无缝连接。
✔️同时，支持EtherCAT主站、CANopen主站、Profinet从站、Modbus RTU主从、Modbus TCP主从等现场总线协议，增强了其在工业环境中的适用性。多任务处理能力允许任务在指定CPU核上运行，优化系统资源，提高响应速度和稳定性。NIMC2400N系列以其高性能和灵活性，成为智能制造的理想选择。
| 硬件规格\硬件型号 |
NIMC2400N
|
NIMC2400N-P
|

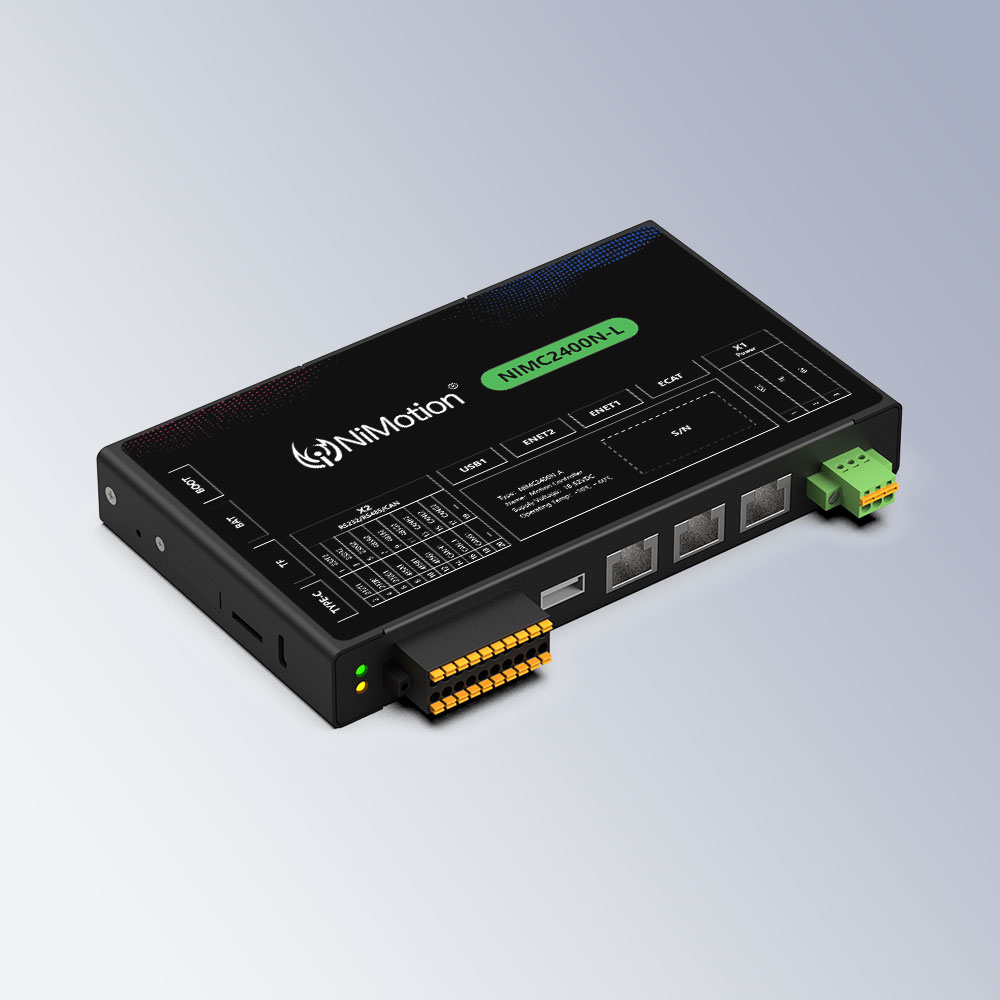

NIMC2400N-L
|
| 外形尺寸 | 172 × 100 × 39mm | 172 × 100 × 25mm | |
| 安装方式 | 导轨安装、螺丝安装 | ||
| 重量 | 600g | 450g | |
| 外壳材质 | 镀锌冷板（CGCC） | ||
| 电源要求 | |||
| 额定电压/电压范围 | 24/48VDC/(10~52VDC) | ||
| 内部功耗 | 6W@24VDC | ||
| 最大输入电流 | 3A(包括内部消耗电流+控制器输出电源外接负载消耗电流) | ||
| 保险丝 | 内置直流可恢复保险丝 | ||
| 硬件配置 | |||
| 处理器 | ARM64 Cortex-A55 四核 2.0GHz | ||
| 内存 | 2GB | ||
| 闪存 | 16GB eMMC | ||
| 通信端口 | |||
| RS232端口数量 | 2路， 非隔离 | ||
| RS485端口数量 | 2路， 隔离 | ||
| CAN端口数量 | 2路， 隔离 | ||
| 以太网端口数量 | 3 | ||
| Type-C端口数量 | 1 | ||
| USB端口数量 | 2 | ||
| 本地IO | |||
| DI | 16路;DI0~11: PNP/NPN,DI12~15: NPN;光电隔离 | x | |
| DO | 标准系列：12路;NPN;光电隔离；-P系列：12路;PNP;光电隔离 | x | |
| PWM输出 | 4路;最大输出频率100MHz;NPN; 数字隔离 | x | |
| AI通道 | 1路;4~20mA电流/0~10V电压 | x | |
| AO通道 | 2路;0~10V电压 | x | |
| 其它 | |||
| SD卡 | 支持 | ||
| 掉电保存 | 支持 | ||
| RTC时间 | 支持 | ||
| 工作温度 | 0℃~+55℃ | ||
| 环境温度 | -25℃~+70℃ | ||
| 湿度 | 5%~85% RH 无冷凝 | ||
