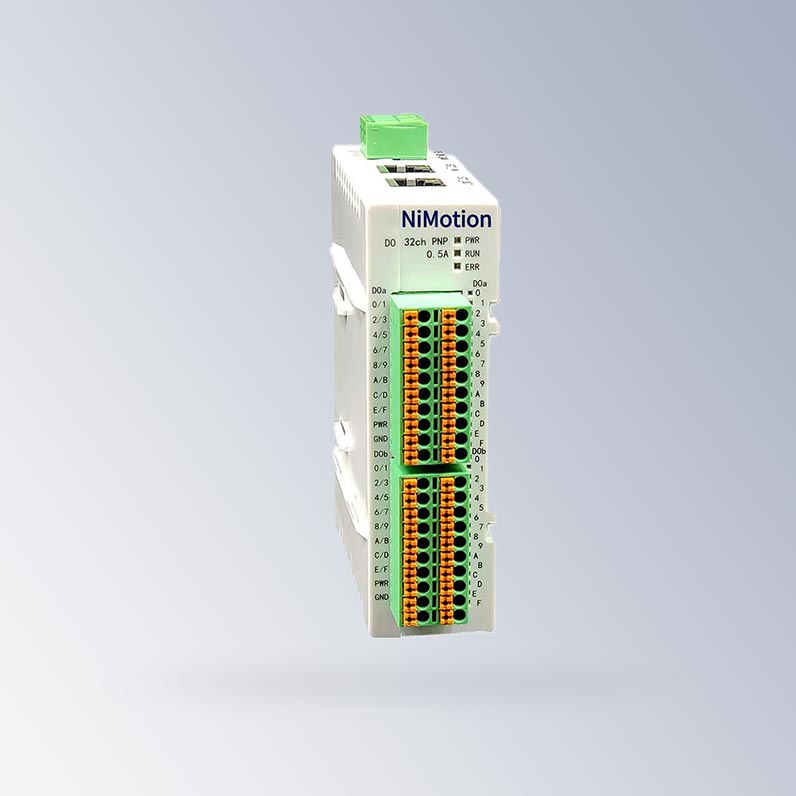

NIME2000系列DI/DO扩展模块

数字量输入/输出模块

● EtherCAT总线

● 模块化分布式从站

● 16/32路输入输出

EtherCAT I/O模块采用全隔离设计方案，EtherCAT总线、远程I/O模块化分布式从站、32路双向光耦输入32路继电器输出，模块化设计以及EtherCAT总线通讯网络使得远程I/O使用方便、灵巧、抗干扰性能强。

型号		NIME2132-DINP-A	NIME2132-DON/P-A	NIME2132-DIN/PDON/P-A
数字量输入	类型	NPN/PNP	-	NPN/PNP
	通道数	32	-	16
	滤波时间	10ms	-	10ms
	额定电压	24VDC(-15%/+20%)	-	24VDC(-15%/+20%)
	ON电压	＞15VDC	-	＞15VDC
	OFF电压	＜5VDC	-	5VDC
	输入阻抗	4.3K	-	4.3K
数字量输出	类型	-	NPN/PNP	NPN/PNP
	通道数	-	32	16
	额定电压	-	24VDC(-15%/+20%)	4VDC(-15%/+20%)
	OFF时最大漏电流	-	0.5mA以下	0.5mA以下
	ON响应时间	-	0.5mA以下	0.5mA以下
	OFF响应时间	-	0.5mA以下	0.5mA以下
物理特性	隔离方式	光耦隔离	光耦隔离	光耦隔离
	动作显示	驱动状态指示灯亮	驱动状态指示灯亮	驱动状态指示灯亮
	供电电压	24VDC(-15%/+20%)	24VDC(-15%/+20%)	24VDC(-15%/+20%)
	通信协议	EtherCAT	EtherCAT	EtherCAT
	通信速率	100Mbps	100Mbps	100Mbps
	地址配置	自动扫描	自动扫描	自动扫描
	工作/存储温度	-10~60℃/-20~75℃	-10~60℃/-20~75℃	-10~60℃/-20~75℃
	相对湿度	95%无凝结	95%无凝结	95%无凝结
