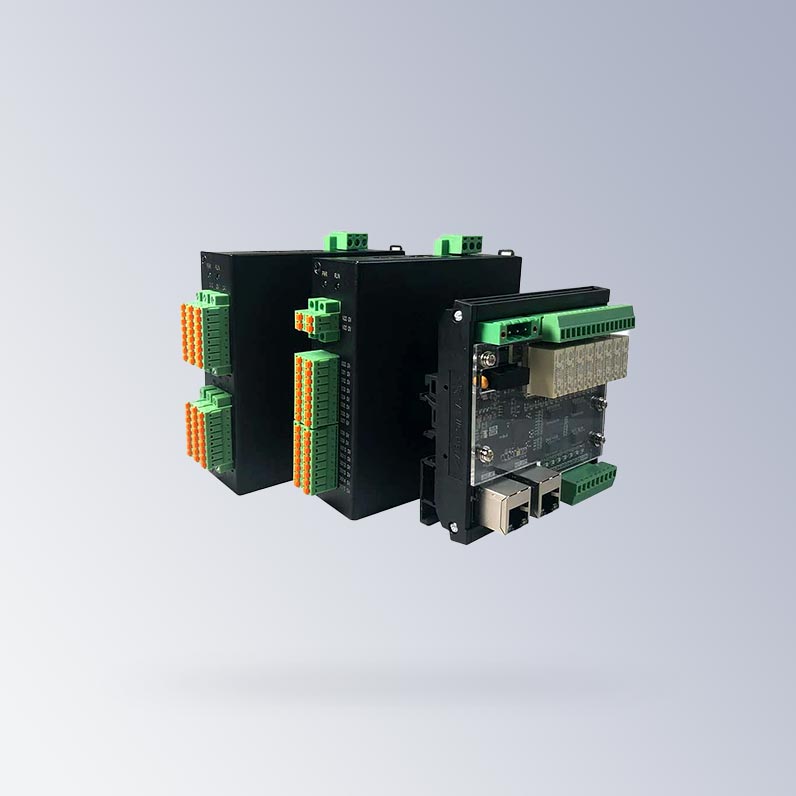

Product image 0

NIME1000系列DI/DO扩展模块

数字量输入/输出模块

● EtherCAT总线

● 模块化分布式从站

● 8/16路输入输出

EtherCAT I O模块采用全隔离设计方案，EtherCAT总线、远程I/O模块化分布式从站、8路双向光耦输入8路继电器输出，模块化设计以及EtherCAT总线通讯网络使得远程I O使用方便、灵巧、抗干扰性能强。

在线购买

型号

 NIME1116-DIN-A  NIME1116-DOER-A  NIME1116-DIDOER-A  NIME1132-DIDOER-A
数字量输入 类型 NPN - NPN/PNP NPN/PNP
通道数

16

 - 8 16
滤波时间

0.5ms

 - 0.5ms 0.5ms
额定电压

24VDC(-15%/+20%)

 - 24VDC(-15%/+20%) 24VDC(-15%/+20%)
端口防护

过压保护

  -  - -
隔离耐压

3750Vrms(MIN)

 - 3750Vrms(MIN) 3750Vrms(MIN)
数字量输出 类型 - 继电器 继电器 继电器
通道数

-

  16  8  16
额定电压 - 30VDC/250VAC 30VDC/250VAC 30VDC/250VAC
“1”信号电压

-

 继电器干接点闭合 电器干接点闭合 电器干接点闭合
“0”信号电压

-

 继电器干接点断开 继电器干接点断开 继电器干接点断开
最大输出电流 - 1.0A 1.0A 1.0A
最大冲击电流 - 2.0A 2.0A 2.0A
最大总输出电流 - 16.0A 8.0A 16.0A
端口防护 - - - -
隔离耐压 - 3750Vrms(MIN) 3750Vrms(MIN) 3750Vrms(MIN)
物理特性 供电电压 24VDC(-15%/+20%) 24VDC(-15%/+20%) 24VDC(-15%/+20%) 24VDC(-15%/+20%)
通信协议 EtherCAT EtherCAT EtherCAT EtherCAT
通信速率 100Mbps 100Mbps 100Mbps 100Mbps
地址配置 自动扫描 自动扫描 自动扫描 自动扫描
产品尺寸 35*105*116(WDH) 35*105*116(WDH) 103*103*46.7(WDH) 152.5*94*25.6(WDH)
安装方式 DIN导轨 DIN导轨 DIN导轨 DIN导轨/固定孔
