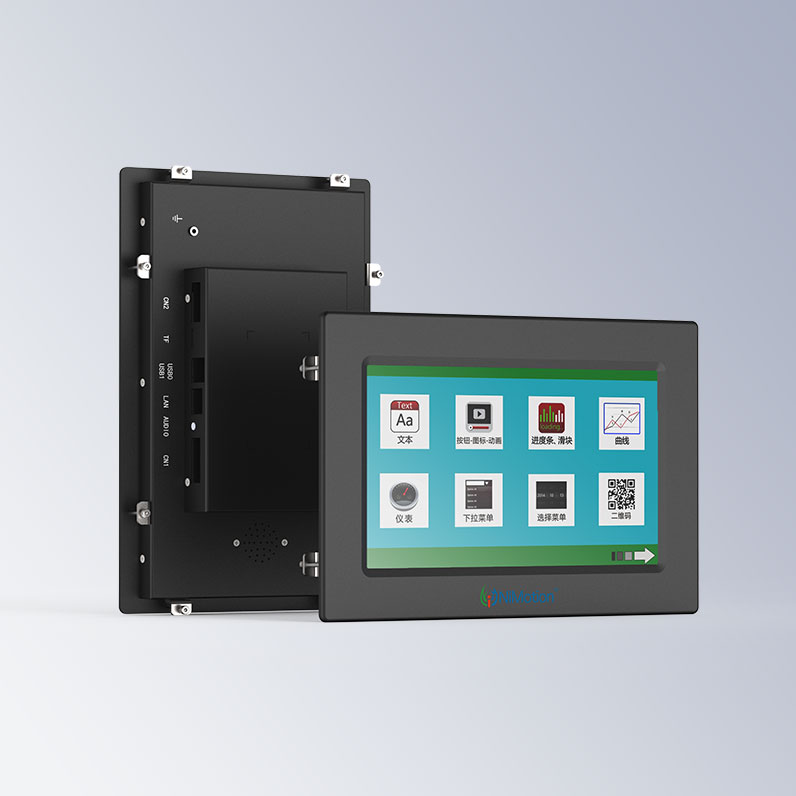

| 产品系列 | 产品型号： NIMV1000—485—A07—A (RS485,电阻触摸） | |
| 系统 | 处理器：Cortex-M3 + FPGA 双核架构 | 操作系统：无操作系统，上电即可运行 |
| 上位机软件：VisualTFT® | 存储：1Gbit | |
| 字库: 内置30MB字库，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库，可自定义任意电脑字体显示 |
||
| 电源 | 电压：5-40V(误差±0.2V) | 功耗：背光最亮：686mA@5V；关背光：168mA@5V |
| 尺寸 | 尺寸：210.0mm×149.8mm×24.0mm | 安装方向：支持 0、90、180 和 270 度旋转安装显示 |
| 显示屏 | 尺寸：7.0 寸 | 分辨率： 800＊ 480 |
| 颜色：65K 色，16 位RGB | 屏有效显示区（AA）：长×宽 = 153.2mm×84.8mm | |
| 背光灯管：LED | 亮度（cd/m²）：250 | |
| 显示器类型：TFT 液晶屏 | 视角（L/R/T/B）：70/70/50/70 | |
| 程序 | 启动时间：上电即运行，无系统加载时间 | 学习周期：30 分钟熟悉开发环境，3 天完成人机交互设计 |
| 组态控件： 有按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录等各种组态控件 | ||
| 系统键盘： 内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘 | ||
| 数据记录：支持数据记录控件内容导出到SD 卡 | ||
| 逻辑运算： 上位机内嵌脚本编译器，用户可在屏内自定义各种复杂逻辑关系和协议,满足用户99.9%的产品功能需求 | ||
| 生命周期：采用传统大品牌处理器，多年不断货 | ||
| 通信 | 协议类型：可升级固件支持MODBUS RTU 协议 | |
| 通信波特率：RS485:1200～115200，典型波特率：9600bps | ||
| 图片下载： 支持MiniUSB/SD卡/UART下载，研发推荐USB 下载、生产批量建议SD 下载 |
||
| 固件升级：插入SD 卡升级屏幕固件 | ||
| 实时时钟：支持时钟、定时器、倒计时等功能 | ||
| 测试 | 振动测试：10 to 25Hz(X,Y,Z 方向 2G 30 分钟) | |
| ESD 测试：Air=±18KV，Contact=±16KV (可支持更高) | ||
| 高低温测试： 实验温度:70℃±3℃,72H/-20℃±3℃,72H；实验湿度:50℃±3℃,90%±3%RH, 72H | ||
| 环境 | 工作温度：-20～+70℃ | |
| 存储温度：-30～+80℃ | ||
| 认证 | 认证标准: ROHS、 CE 认证（EMI 等级:EN55022 ClassB 标） | |
技术规格
