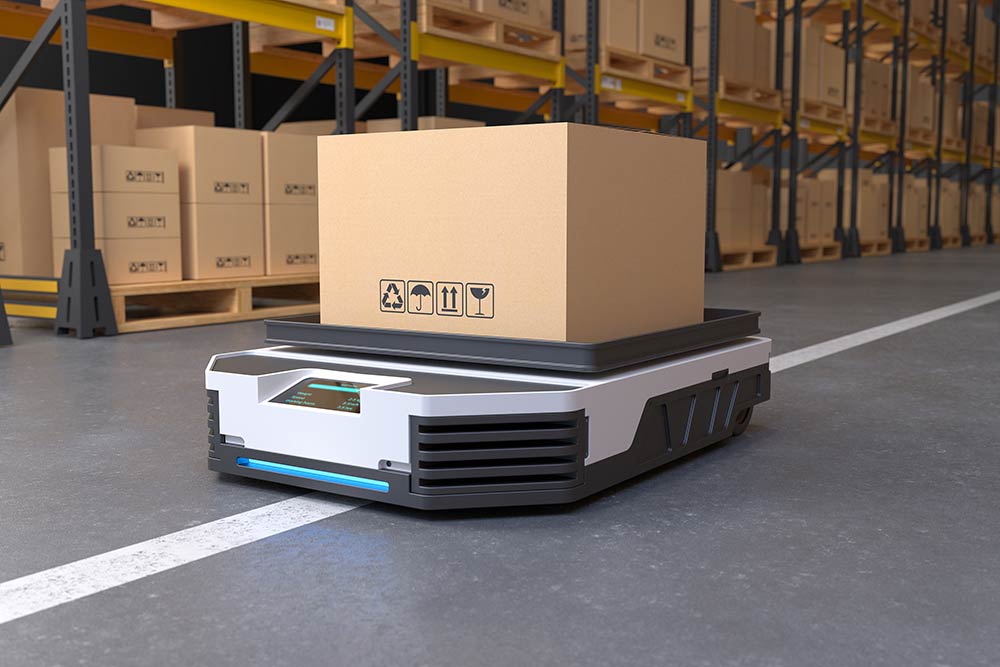

AGV（自动导引车）在物流、仓储和生产车间的自动化物料搬运中起着核心作用。AGV小型化、高精度、柔性化的需求日益突出，尤其是在空间受限的AGV内部。传统的“电机+驱动器+编码器”分体式解决方案因其体积和布线复杂性已成为技术瓶颈。在AGV的方向盘控制上，采用集成式伺服电机，成功实现了受限空间下的高精度转向控制，有效提高了AGV的运动灵活性和系统集成度。

1. 应用解决方案

AGV方向盘控制解决方案基于 PMM60 系列集成伺服电机：

（1）机械结构

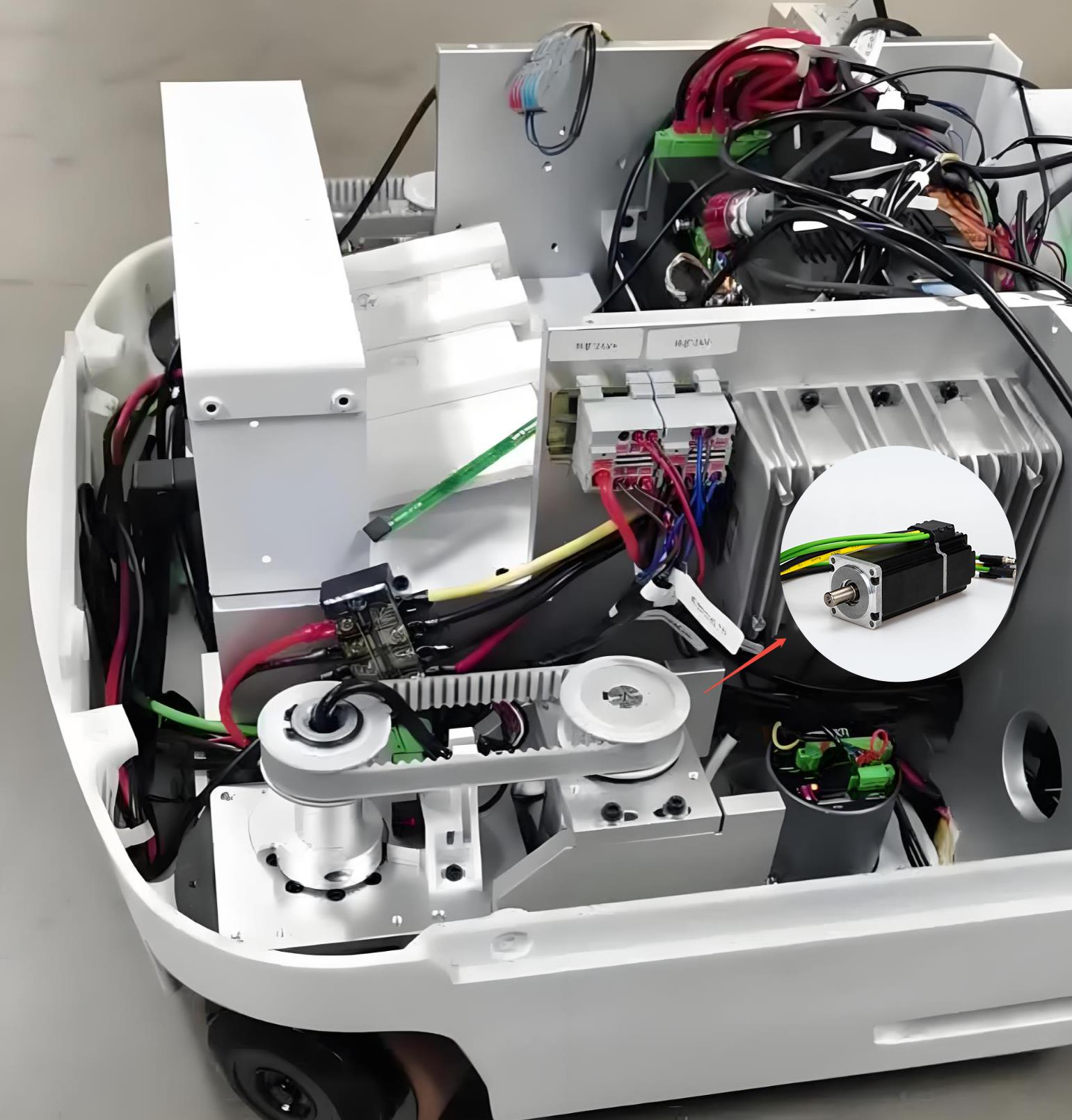

采用电机与减速器组合，由同步带轮直接驱动方向盘，省去复杂的传动机构，适应AGV有限的内部空间。

（2）控制流程

原点校准：利用电机的堵转检测功能实现原点回归，无需额外的限位开关，进一步节省空间。
转向控制：通过 CANopen 通信在循环同步位置（CSP）模式下实时控制转向角度，确保精确和同步的转向响应。

（3）系统集成
电机直接与AGV主控制器（如支持 EtherCAT 的 NIMC2000N 运动控制器）协作，实现路径规划和运动调度的无缝集成。

2. 应用产品

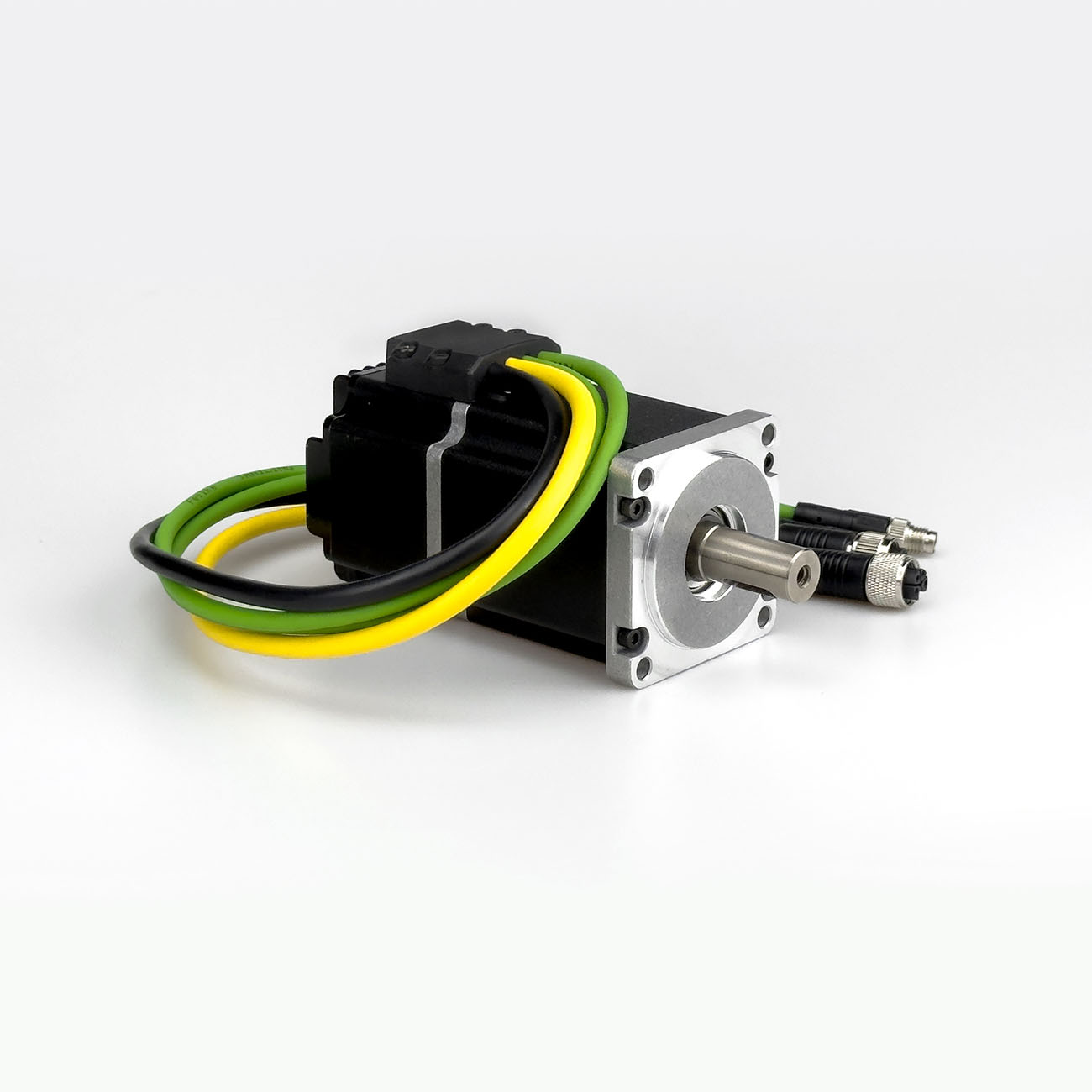

核心电机：PMM6020B-CANopen-0FS 集成伺服电机
控制支持：CANopen 通信协议，兼容 CSP 模式与原点回归功能
相关设备：可根据需要扩展高精度激光雷达（如 LR-1F 系列）和无风扇工业 PC（如 DTB-3094-H610E），以增强导航与避障能力

3. 问题与解决方案

问题解决方案1. AGV内部空间极为有限，传统伺服系统难以安装选用高度集成的 PMM6020B 多合一电机，减小了体积和布线空间要求2. 需节省转向原点校准的硬件成本与空间利用电机的堵转功能实现软件原点回归，无需物理限位开关3. 转向控制要求高实时性与同步精度采用 CANopen 下的 CSP 模式，确保转向指令与系统周期严格同步4. 长期运行要求高可靠性电机集成多种保护机制，包括过压、过热保护，降低故障率

4. 总结与结论

在本案例中，PMM6020B 多合一集成伺服电机成功解决了AGV方向盘在空间限制、精度和实时性方面的核心挑战，为物流自动化和智能制造场景提供了可靠的驱动解决方案。
