型号规格
规格参数为行 · 型号为列
| 规格参数 | STM5741A-CAN-H-0FS | STM5741A-485-H-0FS | STM5741A-CANopen-H-0FS | STM5756A-CAN-H-0FS | STM5756A-485-H-0FS | STM5756A-CANopen-H-0FS | STM5776A-CAN-H-0FS | STM5776A-485-H-0FS | STM5776A-CANopen-H-0FS | STM57B5A-CAN-H-0FS | STM57B5A-485-H-0FS | STM57B5A-CANopen-H-0FS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 法兰尺寸 | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm |
| 保持力矩 | 0.55 N·m | 0.55 N·m | 0.55 N·m | 1.26 N·m | 1.26 N·m | 1.26 N·m | 1.80 N·m | 1.80 N·m | 1.80 N·m | 3.00 N·m | 3.00 N·m | 3.00 N·m |
| 制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 |
| 开环/闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 |
| 编码器类型 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 |
| 额定电压 | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC | 48 VDC |
| 电压范围 | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC | 12-52VDC |
| 额定电流 | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A | 2.8 A |
| 惯量 | - | - | - | - | - | - | - | - | - | - | - | - |
| 机身长度 | 61 mm | 61 mm | 61 mm | 76 mm | 76 mm | 76 mm | 96 mm | 96 mm | 96 mm | 132 mm | 132 mm | 132 mm |
| 重量 | 0.53 kg | 0.53 kg | 0.53 kg | 0.75 kg | 0.75 kg | 0.75 kg | 1.10 kg | 1.10 kg | 1.10 kg | 1.74 kg | 1.74 kg | 1.74 kg |
* 表格内容较多时，可在表格区域内上下滚动鼠标进行横向查看
规格参数
| 轴径 | Φ8 |
| 相数 | 2 |
| 步距角 | 1.8° |
| 编码器 | 14位单圈绝对值磁编码器（开环款无编码器） |
| 细分 | 1,2,4,8,16 |
| 控制方式 | 总线控制-CANopen,总线控制-Modbus-RS485,总线控制-CAN,输入电平控制-多段位置控制,输入电平控制-多段速度控制 |
| 外部控制接口 | DI-非隔离NPN输入,DI-非隔离开关输入,DO-隔离光耦输出,DO-非隔离MOS管输出 |
| 控制模式 | CiA402模式,厂家模式,位置模式,速度模式,原点回归模式 |
| CiA402 模式 | PP、VM、PV、HM、IP、CSP、CSV(CANopen 通信) |
| DI (数字输入) | CANopen：数量3；非隔离；高电平：3.3～36V；低电平：0～1V；通道类型：电平输入；CAN/485：数量3；非隔离；NPN |
| DO (数字输出) | 数量：1；非隔离型；NPN开漏输出，DO负载最大电流100mA； 最大电压48V |
| DX (数字输入/输出) | 无 |
| AI (模拟输入) | 无 |
| 工作温度 | 0°C-40°C |
| 海拔高度 | <1000米 |
| 故障报警 | 过电压、欠电压、过温、堵转 |
矩频特性曲线
STM5741X-CAN/485/CANopen-H-0FS
STM5756X-CAN/485/CANopen-H-0FS
STM5776X-CAN/485/CANopen-H-0FS
STM57B5X-CAN/485/CANopen-H-0FS
产品详情

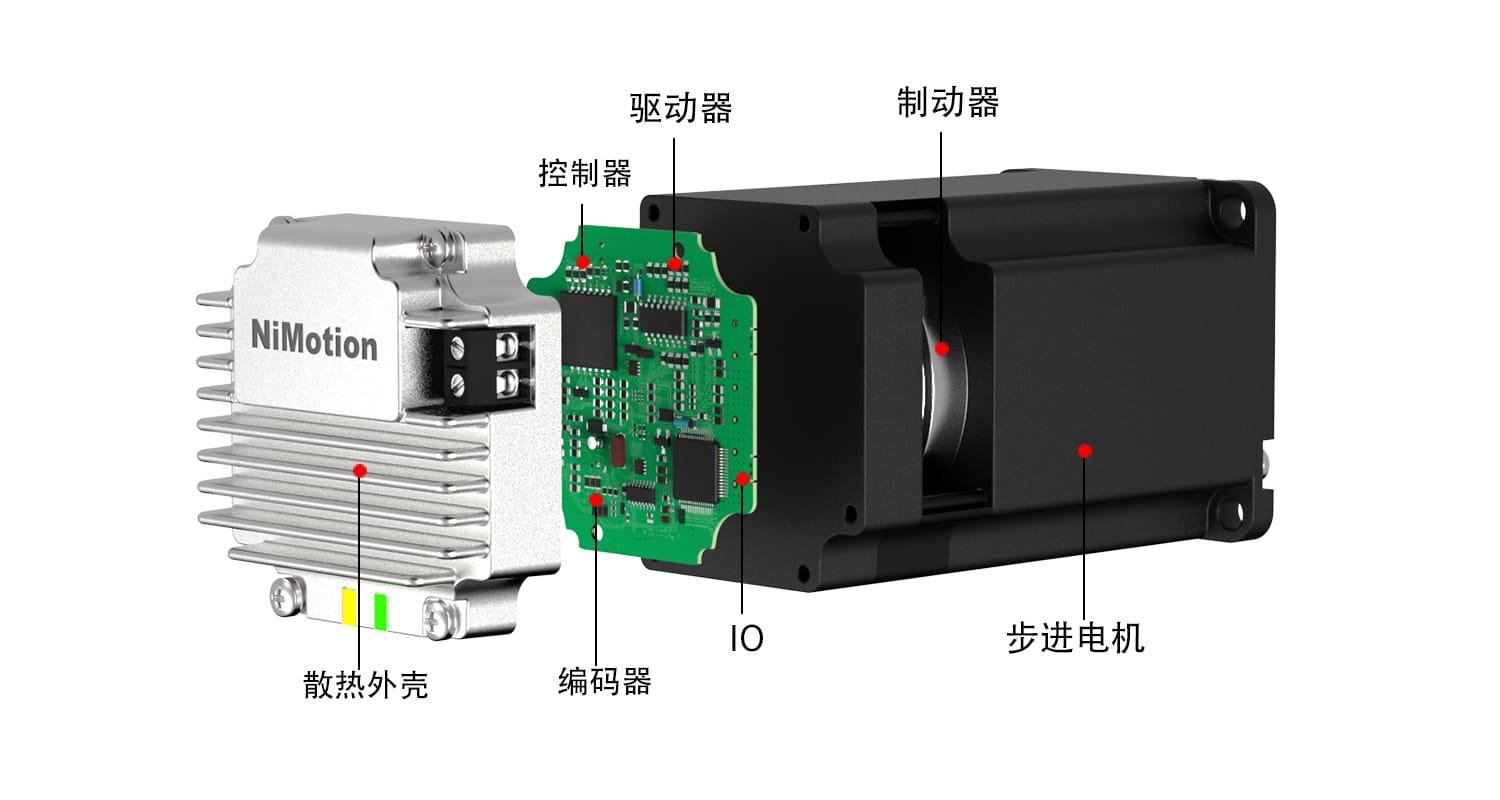

STM57H系列（开环&闭环）一体化步进电机是我司自主研发的步进产品。该产品基于卓越的闭环控制系统（闭环模式）与高度集成化设计理念，将步进电机、编码器（闭环）、驱动器、数字I/O及制动器融于一体，支持通信总线控制，具有结构紧凑、接线简便的特点。
法兰尺寸: 57mm (轴径: Φ8，额定电压:48VDC)
产品特点
高度集成一体化设计
采用一体化集成设计，电机本体与驱动器、编码器深度融合，机身紧凑、接线简单，设备集成更轻松
高精度编码器反馈
内置14位高分辨率绝对值编码器（闭环支持），实时反馈位置与速度，闭环控制更精准，运行更平稳、定位更准确
多总线通信支持
支持CANopen、RS485等总线通信，可快速接入主流PLC、运动控制器与上位机系统，组网灵活、扩展方便
标准 CiA402 运动模式
支持CiA402标准运动模式（PP、PV、HM、CSP、CSV等），并支持位置模式、速度模式，兼容主流总线运动控制架构，替换与调试更方便
宽压输入
输入电压范围12-52 VDC，适配多种供电环境，系统集成与旧机改造更灵活
细分可设置
1、2、4、8、16细分可设置，可有效降低低速振动与噪声，提升定位分辨率与运行平稳性
外形尺寸
基座宽度: 57mm， X 代表机身长度，详细图纸请点击下方“相关下载”区域查看。
吊装机器人中的应用
该集成式57系列步进伺服电机系列适用于吊装机器人、控制轨道机器人的移动。其紧凑的一体化设计节省了设备空间，电机不需要驱动器，不需要复杂的接线。内置编码器实现全闭环控制。支持多种通信协议，使用安装便捷。
