型号规格
规格参数为行 · 型号为列
| 规格参数 | STM5741A-485-0FS | STM5741A-CAN-0FS | STM5756A-485-0FS | STM5756A-CAN-0FS | STM5776A-485-0FS | STM5776A-CAN-0FS | STM57B5A-485-0FS | STM57B5A-CAN-0FS |
|---|---|---|---|---|---|---|---|---|
| 法兰尺寸 | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm | 57mm |
| 保持力矩 | 0.55 N·m | 0.55 N·m | 1.26 N·m | 1.26 N·m | 1.80 N·m | 1.80 N·m | 3.0 N·m | 3.0 N·m |
| 制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 | 无制动器 |
| 开环/闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 | 闭环 |
| 编码器类型 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 | 14位单圈绝对值磁编码器 |
| 额定电压 | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
| 电压范围 | 10-30VDC | 10-30VDC | 10-30VDC | 10-30VDC | 10-30VDC | 10-30VDC | 10-30VDC | 10-30VDC |
| 额定电流 | 2.8 A | 2.8 A | 3.0 A | 3.0 A | 3.0 A | 3.0 A | 2.8 A | 2.8 A |
| 惯量 | - | - | - | - | - | - | - | - |
| 机身长度 | 61 mm | 61 mm | 76 mm | 76 mm | 96 mm | 96 mm | 132 mm | 132 mm |
| 重量 | 0.49 kg | 0.49 kg | 0.71 kg | 0.71 kg | 1.05 kg | 1.05 kg | 1.67 kg | 1.67 kg |
* 表格内容较多时，可在表格区域内上下滚动鼠标进行横向查看
规格参数
| 轴径 | Φ8 |
| 相数 | 2 |
| 步距角 | 1.8° |
| 编码器 | 14位单圈绝对值磁编码器（开环款无编码器） |
| 细分 | 1,2,4,8,16 |
| 控制方式 | 总线控制-Modbus-RS485,总线控制-Modbus-CAN,输入电平控制-多段位置控制,输入电平控制-多段速度控制 |
| 外部控制接口 | DI-非隔离NPN输入,DI-非隔离开关输入,DO-隔离光耦输出,DO-非隔离MOS管输出 |
| 控制模式 | 厂家模式,位置模式,速度模式,原点回归模式 |
| CiA402 模式 | 无 |
| DI (数字输入) | 数量：3；非隔离；电平输入、无源触点输入；高电平通常为3～3.3V，低电平通常为0～0.5V |
| DO (数字输出) | 无 |
| DX (数字输入/输出) | 数量2；非隔离；可设置为数字输入或数字输出。高电平通常为3～3.3V，低电平通常为0～0.5V |
| AI (模拟输入) | 无 |
| 工作温度 | 0℃-40℃ |
| 海拔高度 | <1000米 |
| 故障报警 | 过电压、欠电压、过热、堵转 |
矩频特性曲线
STM5741A-CAN/485-XX
STM5756A-CAN/485-XX
STM5776A-CAN/485-XX
STM57B5A-CAN/485-XX
产品详情

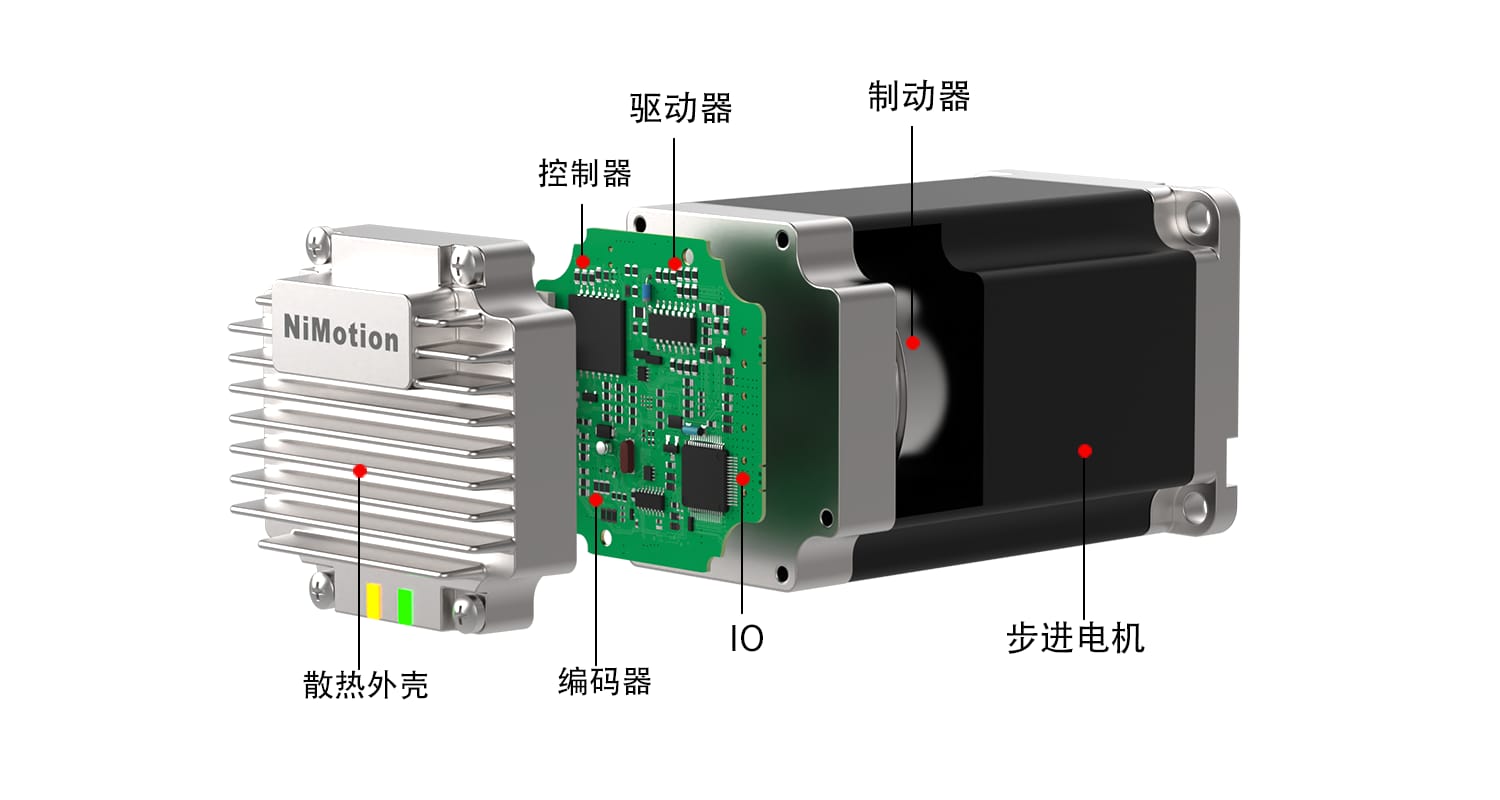

STM57系列CAN&RS485通信一体化步进电机是我司自主研发的步进产品。该产品采用高度集成的一体化开发理念，将步进电机、编码器、驱动器及数字IO集成于一体，支持CAN&RS485总线控制等通信方式，具有体积小、接线简便的特点。
法兰尺寸: 57mm (轴径: Φ8，额定电压:24VDC)
产品特点
高度集成一体化设计
将步进电机、编码器、驱动器及数字IO集成于一体，无需外接驱动器即可使用，相较传统分体方案大幅节省设备安装空间，接线更少、调试与维护更便捷
高精度编码器反馈
内置14位高分辨率绝对值编码器（闭环支持），实时反馈位置与速度，闭环控制更精准，运行更平稳、定位更准确
多总线通信支持
支持RS485、CAN等总线通信，可快速接入主流PLC、运动控制器与上位机系统，组网灵活、扩展方便
多种控制模式
支持位置模式、速度模式、原点回归模式，可通过总线、I/O及脉冲方式灵活控制
宽压输入
输入电压范围10-30 VDC，适配多种供电环境，系统集成与旧机改造更灵活
细分可设置
1、2、4、8、16细分可设置，可有效降低低速振动与噪声，提升定位分辨率与运行平稳性

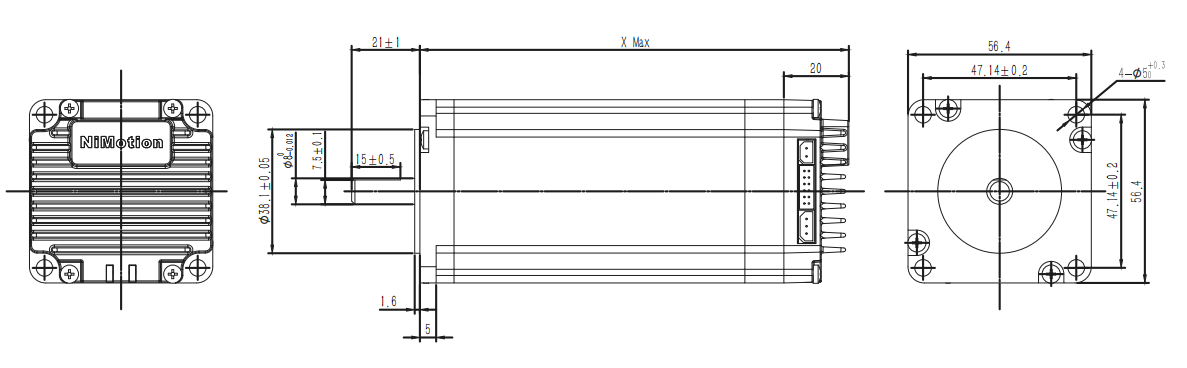

外形尺寸
基座宽度: 57mm， X 代表机身长度，详细图纸请点击下方“相关下载”区域查看。
应用在纸张折叠设备
