型号规格
| 规格参数 | PMMP4010B-485-0HEB-D03 | PMMP4010B-COE-0HEB-D03 | PMMP4010B-CANopen-0HEB-D03 | PMMP4010B-485-0HEB-D04 | PMMP4010B-COE-0HEB-D04 | PMMP4010B-CANopen-0HEB-D04 | PMMP4010D-485-0HEB-D03 | PMMP4010D-COE-0HEB-D03 | PMMP4010D-CANopen-0HEB-D03 | PMMP4010D-485-0HEB-D04 | PMMP4010D-COE-0HEB-D04 | PMMP4010D-CANopen-0HEB-D04 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 法兰尺寸 | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm | 40mm |
| 额定力矩 | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m | 0.32 N·m |
| 制动器 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 | 内置制动器+控制逻辑 |
| 编码器类型 | 17位单圈绝对值磁编码器 | 17位单圈绝对值磁编码器 | 17位单圈绝对值磁编码器 | 17位单圈绝对值磁编码器 | 17位单圈绝对值磁编码器 | 17位单圈绝对值磁编码器 | 17位多圈绝对值磁编码器 | 17位多圈绝对值磁编码器 | 17位多圈绝对值磁编码器 | 17位多圈绝对值磁编码器 | 17位多圈绝对值磁编码器 | 17位多圈绝对值磁编码器 |
| 额定转速 | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm | 3000 rpm |
| 额定功率 | 100 W | 100 W | 100 W | 100 W | 100 W | 100 W | 100 W | 100 W | 100 W | 100 W | 100 W | 100 W |
| 额定电压 | 48 VDC | 48 VDC | 48 VDC | 24 VDC | 24 VDC | 24 VDC | 48 VDC | 48 VDC | 48 VDC | 24 VDC | 24 VDC | 24 VDC |
| 惯量 | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² | 4.08×10^-6 kg·m² |
| 电压范围 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 | 16-52 |
| 防护等级 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| STO功能 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 |
| 机身长度 | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm | 141.5 mm |
| 重量 | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg | 0.80 kg |
| 额定电流 | 3.2 A | 3.2 A | 3.2 A | 5.98 A | 5.98 A | 5.98 A | 3.2 A | 3.2 A | 3.2 A | 5.98 A | 5.98 A | 5.98 A |
* 表格内容较多时，可在表格区域内上下滚动鼠标进行横向查看
规格参数
| 轴径 | Φ8 |
| 驱动方式 | 采用FOC磁场定向控制技术和SVPWM |
| 编码器 | 17位单圈绝对值编码器（多圈绝对值计数，掉电自动存储）或17位多圈绝对值编码器（外接电池怠机） |
| CiA402 模式 | PP、VM、PV、PT、HM、IP、CSP、CSV、CST |
| 厂家模式 | 位置模式:脉冲控制、多段位置控制、数字量给定控制 速度模式:模拟量给定控制、多段速度控制、数字量给定控制 转矩模式:数字量给定控制 |
| 控制方式 | 总线控制-EtherCAT,总线控制-CANopen,总线控制-Modbus-RS485,脉冲控制-AB两相正交信号,脉冲控制-占空比调速,输入电平控制-多段位置控制,输入电平控制-多段速度控制,模拟量控制 |
| 外部控制接口 | DI-非隔离NPN输入,DI-非隔离PNP输入,DI-非隔离开关输入,DI-隔离光耦公共端单端输入,DI-隔离光耦差分输入,DO-隔离光耦输出,DO-非隔离MOS管输出,AI-0~10V模拟量输入 |
| 控制模式 | CiA402模式,厂家模式 |
| DI (数字输入) | 数量：3个，双向光耦隔离，高电平时为12-24V，低电平时为0-0.5V。可配置功能：1.用作开关 2.用作脉冲输入通道 |
| DO (数字输出) | 数量:1个 最大负载电流:2A 可配置功能: 1.普通 DO 口; 2.电机运行停止; 3.目标到达; 4.报警输出;(电机状态满足上述条件 时，DO 开关量状态发生改变) 注:不可配置为 DI，对于带制动器的电 机，无 DO功能 |
| DX (数字输入/输出) | 可配置为DO（带制动器的电机无DO功能） |
| AI (模拟输入) | 数量：1；输入方式：单端输入；信号类型：电压信号；分辨率：12bit；电压范围：0~10V；精度：引用误差≤1%；可配置功能：死区、滤波、偏置、倍率、方向。 |
| 工作温度 | 0°C-40°C |
| 海拔高度 | <1000米 |
| 故障报警 | 过电压、欠电压、过温、堵转、过载、超速 |
| 伺服功能 | 软限位、增益切换、S曲线规划、振动抑制、参数辨识、在线升级 |
产品详情

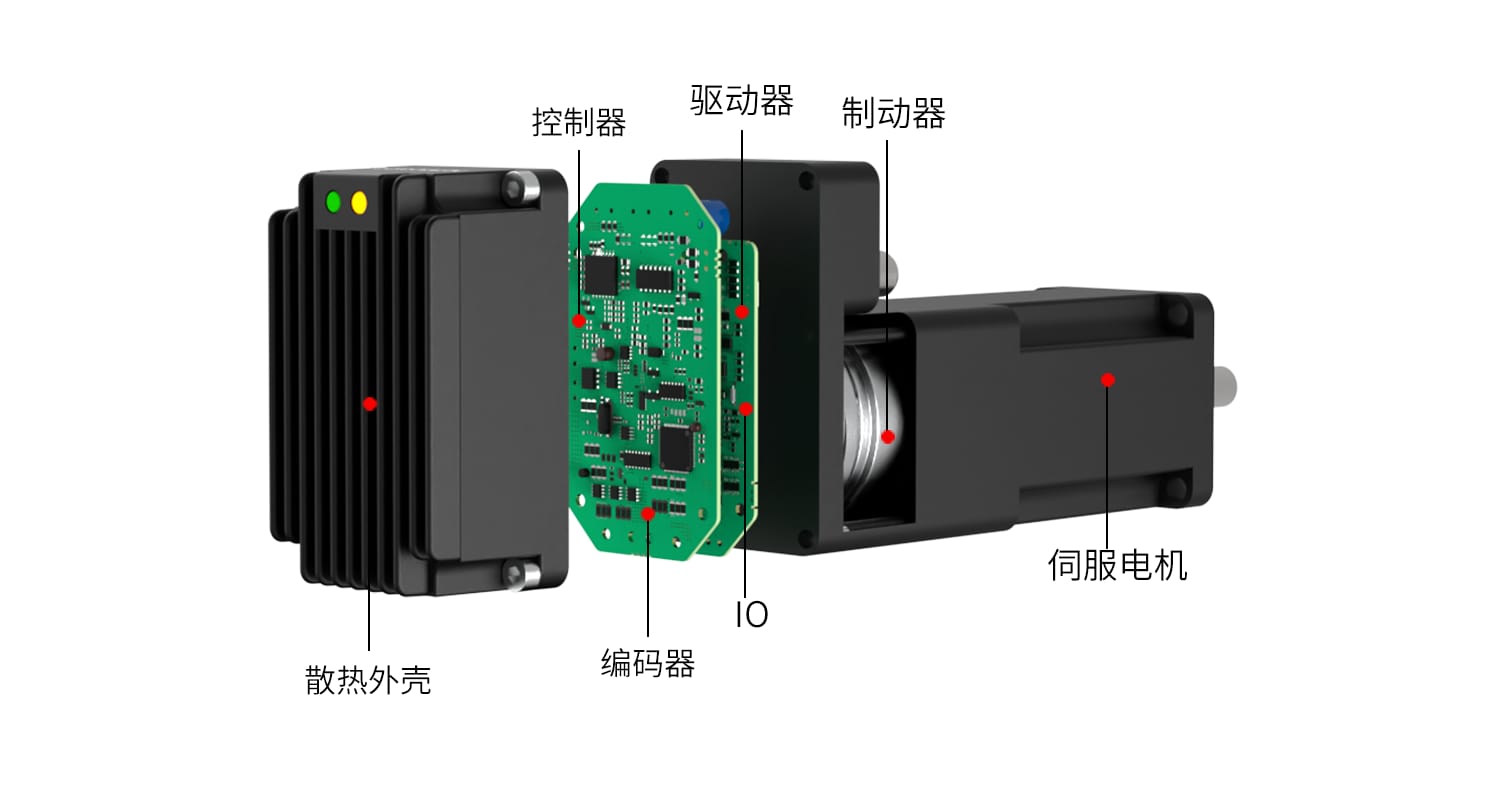

PMMP40系列一体化低压伺服电机，是我司自主研发的防水型伺服产品。该产品基于高度集成的一体化开发理念，将永磁同步电机、编码器、伺服驱动器、控制器及数字I/O集成于一体，采用FOC磁场定向控制技术及驱控一体化技术，支持EtherCAT、CANopen与RS485通信总线控制，具有结构紧凑、接线简便等特点。
法兰尺寸: 40mm (轴径: Φ8，额定扭矩: 0.32N·m，额定功率: 100W，额定转速: 3000rpm)
产品特点
高度集成一体化设计
将永磁同步电机、编码器、伺服驱动器、控制器及数字I/O集成于一体，无需外接驱动器即可使用，相较传统分体方案大幅节省设备安装空间，接线更少、调试与维护更便捷
先进驱动算法
采用FOC磁场定向控制技术和SVPWM，转矩输出平稳、低速特性好，运行噪声与振动更低
高精度编码器反馈
内置单圈：17位编码器多圈：17位绝对值多圈编码器（外接电池怠机），实时反馈位置与速度，闭环控制更精准，支持多圈绝对值记数、掉电自动保存位置，上电无需重复回零
多总线通信支持
支持EtherCAT、CANopen、RS485等总线通信，可快速接入主流PLC、运动控制器与上位机系统，组网灵活、扩展方便
标准 CiA402 运动模式
支持CiA402标准运动模式（PP、PV、HM、CSP、CSV等），并支持位置模式、速度模式、转矩模式，兼容主流总线运动控制架构，替换与调试更方便
宽压输入
输入电压范围16-52 VDC，适配多种供电环境，系统集成与旧机改造更灵活
应用于全自动分析仪设备
集成式PMMP40系列伺服电机专为全自动分析仪等医疗自动化设备而设计。其一体化紧凑结构有效节省设备内部空间，为其他关键部件留出更多布局余地。电机防护等级达IP65，集成驱动器、控制器与高精度编码器于一体，实现全闭环精准控制。具备高转速与稳定运行特性，尤其适用于对空间、精度和可靠性要求严苛的小型医疗自动化设备。
