伺服电机工作原理详解：三环控制（电流环/速度环/位置环）与刚性调校

伺服电机原理用一句话讲：电机自己知道转到哪里。 尾端的编码器随时回报位置，驱动器把回报值与指令比较、实时修正电流——这个"指令→反馈→修正"的闭环，就是伺服控制与普通电机驱动最根本的差别。

图：带高分辨率编码器的伺服电机——编码器实时回报位置，构成"指令→反馈→修正"闭环

一、伺服系统是什么

定义

伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。

组成

一个伺服系统由三部分构成：

1. 控制器（上位 PLC / 运动控制器 / CNC）→ 发指令

2. 执行器（伺服驱动器 + 伺服电机）→ 出力

3. 被控对象（机械负载）+ 反馈装置（编码器）→ 回传实际状态

"伺服"（Servo）一词来自拉丁语 servus（奴隶）——输出量忠实地跟随指令，这正是伺服的本质。

三个核心零件

拆开一台现代伺服电机，核心就三样：

二、三环控制：伺服驱动器的核心

伺服驱动器的控制核心是一个级联控制系统（Cascade Control System），三个环路从内到外依次嵌套：

位置环（最外层，决定"去哪里"）
  输入：目标位置   反馈：编码器位置   输出：速度指令
        ↓
速度环（中间层，决定"跑多快"）
  输入：速度指令   反馈：编码器速度   输出：电流/转矩指令
        ↓
电流环（最内层，决定"使多大劲"）
  输入：电流指令   反馈：电流传感器   输出：PWM 电压
        ↓
      驱动电机产生转矩

图：三环级联控制——位置环、速度环、电流环从外到内逐层嵌套

电流环（Current Loop）：最内层，最快

作用：控制绕组电流，而 电流 × 转矩常数 = 输出转矩。它是三环中响应最快、带宽最高的环节，决定了系统的"爆发力"。

特点：

• 完全在伺服驱动器内部进行，PID 常数已由厂家设定，用户无需更改；

• 反馈来自驱动器内部每相的霍尔元件或采样电阻；

• 功能是对输入值与反馈值的差值进行 PD/PID 调节；

• 可抑制起制动电流冲击、加速电流响应过程、做过流保护。

现代实现：FOC 矢量控制

现代伺服普遍采用磁场定向控制（Field-Oriented Control, FOC），通过 Clark 变换（三相静止→两相静止）和 Park 变换（两相静止→两相旋转 d-q 坐标），把复杂的交流电机控制转化为类似直流电机的简单控制：Id 控制励磁，Iq 控制转矩。再经反 Park 变换生成 SVPWM 调制信号。

图：FOC 磁场定向控制——通过坐标变换将交流电机控制转化为类似直流电机的解耦控制

典型周期：50～100 μs（10～20 kHz）

故障线索：电流环振荡通常表现为高频啸叫（>1 kHz），可能原因是电流采样噪声过大、PWM 死区时间设置不当，或电机电缆过长导致反射电压。

速度环（Velocity Loop）：动态响应的指挥官

作用：接收位置环输出的速度指令，通过调节电流指令，使电机实际转速快速、无超调地跟踪目标值。

特点：

• 采用 PI 调节（比例 + 积分）；

• 反馈来自编码器信号经"速度运算器"计算得到的实际速度；

• 通过调整增益与积分时间常数，抑制振荡、减少超调、提高系统快速性；

• 输出就是电流环的设定值。

典型周期：200～500 μs（2～5 kHz）

带宽与刚性的关系：

Kv = J × ωbw（速度环增益 = 负载惯量 × 带宽）

机械谐振陷阱：当速度环带宽接近机械系统的固有频率时，会引发共振。典型表现是特定速度区间的异常振动、随速度变化的啸叫声、定位完成后的持续抖动。

解决方案：

1. 陷波滤波器（Notch Filter）：在谐振频率点深度衰减；

2. 低通滤波器：降低速度环带宽，牺牲响应性换稳定性；

3. 惯量辨识与自适应控制：实时调整增益匹配负载变化。

位置环（Position Loop）：精度的最终守门员

作用：检测控制器输出位置指令后，电机是否移动至该指令位置。

特点：

• 采用 P 调节（比例调节）；

• 反馈是编码器反馈脉冲经"偏差计数器"计算得到的滞留脉冲；

• 输出是速度环的设定值；

• 增益设得越高，定位时间越短、响应越快，同时保证系统的稳态精度。

典型周期：500 μs～1 ms（1～2 kHz）

位置环增益的物理意义：位置环增益 Kp（单位 1/s）直接决定系统刚性：

位置跟随误差 = 速度指令 / Kp

举例：Kp = 50 Hz，运行速度 1000 rpm（约 104.7 rad/s）时，理论跟随误差 = 104.7 / 50 = 2.09 rad。

前馈控制：突破反馈极限

仅靠反馈控制无法消除跟随误差，引入前馈实现"预判"：

总输出 = 位置环输出（反馈控制）+ 速度前馈 + 加速度前馈

• 速度前馈：直接叠加速度指令，消除稳态跟随误差；

• 加速度前馈：补偿系统惯性，减小加速段误差。

调试技巧：逐步增加前馈系数至 95%，剩余 5% 由反馈控制修正，兼顾响应性与稳定性。

三、三环协同的核心法则

带宽层级原则

电流环带宽 > 5 × 速度环带宽 > 5 × 位置环带宽

典型配置：电流环 2 kHz → 速度环 400 Hz → 位置环 80 Hz。

违反后果：若速度环带宽接近电流环，电流环的相位滞后会导致速度环振荡。这是"增益越调越乱"的根本原因。

标准调试顺序

实用捷径：现代驱动器的自动调谐（Auto-tuning）功能会测量负载惯量并自动配置三环参数。一般应用先跑自动调谐，不够再手动微调。

四、刚性、惯量与共振：三个必须理解的概念

4.1 电机刚性

电机刚性就是电机轴抗外界力矩干扰的能力，即电机转子的自锁能力。

从控制器角度看，刚性其实是速度环、位置环和时间积分常数组合成的一个参数组，它的大小决定机械的响应速度：

• 刚性越强 → 对应的速度环增益越大 → 响应速度越高；

• 但过高容易让电机产生共振。

典型现象：在定位命令结束后，即使电机本身已接近静止，机械传动端仍会出现持续摆动。

刚性连接 vs 柔性连接：

• 用联轴器连接电机和负载 → 刚性连接；

• 用同步带或皮带连接电机和负载 → 柔性连接。

柔性连接的系统刚性低，速度环增益必须相应调低，否则极易振荡。

4.2 转动惯量与转矩

惯量是惯性大小的量度。对于绕轴旋转的刚体：

I = m · r²

转动惯量与转矩的关系：

M = I · β（转矩 = 转动惯量 × 角加速度）

计算负载惯量的目的，就是为计算加/减速转矩。 任何旋转物体均有惯量存在，惯量大小直接反应旋转时加减速所需转矩大小及时间长短。

4.3 负载惯量比

负载惯量比 = 负载惯量 / 电机惯量

• 电机惯量指转子本身的惯量，分大、中、小三档。从响应角度讲，转子惯量应小为好；从负载角度看，转子惯量越大越好（抗扰动能力强）；

• 负载惯量由工作台及夹具工件、螺杆、联轴器等直线和旋转运动件的惯量折合到电机轴上组成；

• 适用负载惯量通常小于伺服电机惯量的 5 倍；一般认为负载惯量超过电机转子惯量的 10 倍即为惯量较大；

• 超过 10 倍时，系统响应迟缓、调试困难，应加大电机或加装行星减速机（惯量按减速比 i² 衰减）。

五、伺服电机的三种控制模式

补充模式：

• 全闭环模式：用光栅尺反馈替代编码器，可补偿丝杠反向间隙；

• 插补模式：电子齿轮 / 电子凸轮，用于多轴同步（如飞剪、追剪）。

位置模式的关键设置——电子齿轮比：在位置模式下，必须先根据机械条件综合考虑精度与速度要求，设定好电子齿轮比，再计算脉冲频率与脉冲个数。

六、故障诊断：从现象反推环路

示波器诊断法：

• 电流指令 vs 实际电流 → 验证电流环响应速度；

• 速度指令 vs 实际速度 → 评估速度环带宽；

• 位置指令 vs 实际位置 → 检查跟随误差与超调；

• 转矩指令 → 识别机械摩擦与负载扰动。

七、一体化伺服：把三环控制塞进电机里

传统伺服系统的三环控制在独立驱动器里完成。而一体化（驱控一体）伺服电机把驱动器直接集成进电机后端盖，三环运算在电机内部完成，上位机只需通过总线发送目标位置/速度/转矩。

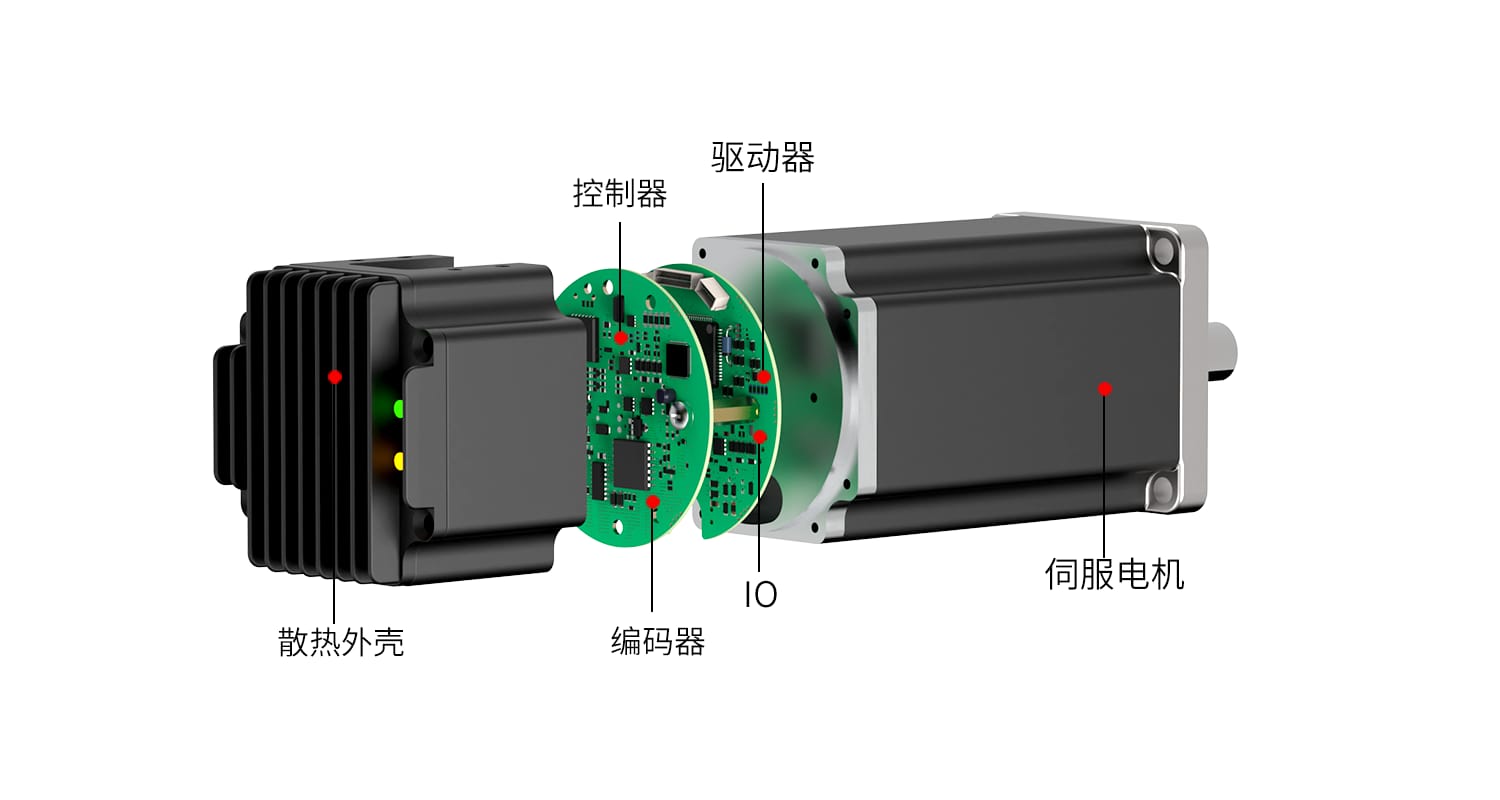

图：一体化（驱控一体）伺服电机——驱动器集成进电机后端盖，三环运算在电机内部完成

以立迈胜 NiMotion PMM60 系列一体化伺服电机为例：

这带来的工程价值：

• 接线从十余根减到 2～3 根（电源 + 通信）；

• 柜内不再需要驱动器安装空间与散热设计；

• 编码器线彻底消失，EMC 问题大幅减少；

• 支持限功率功能、增益自动切换、单圈/多圈绝对值位置恢复。
